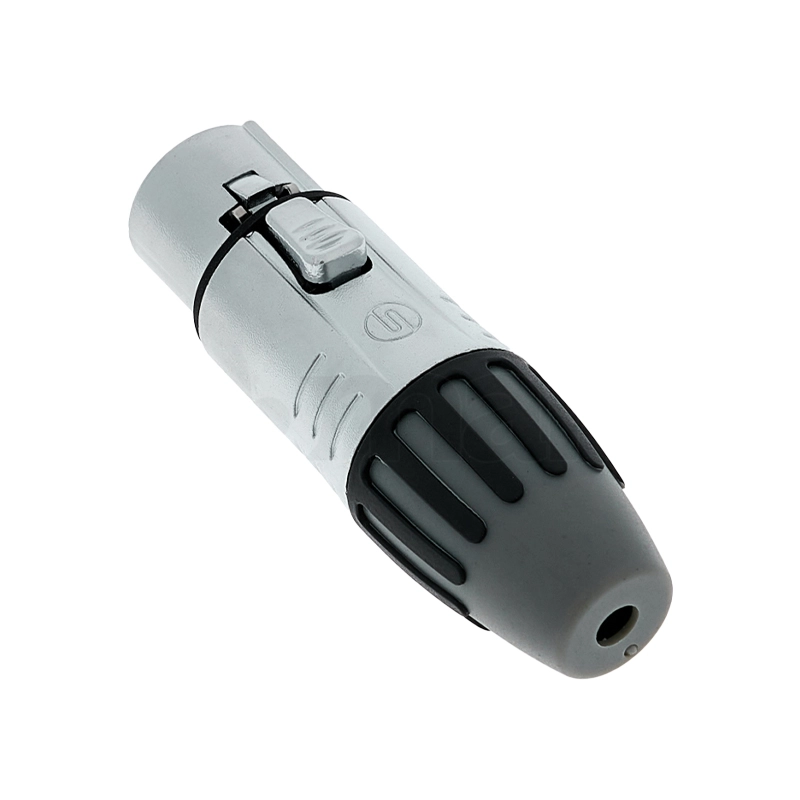

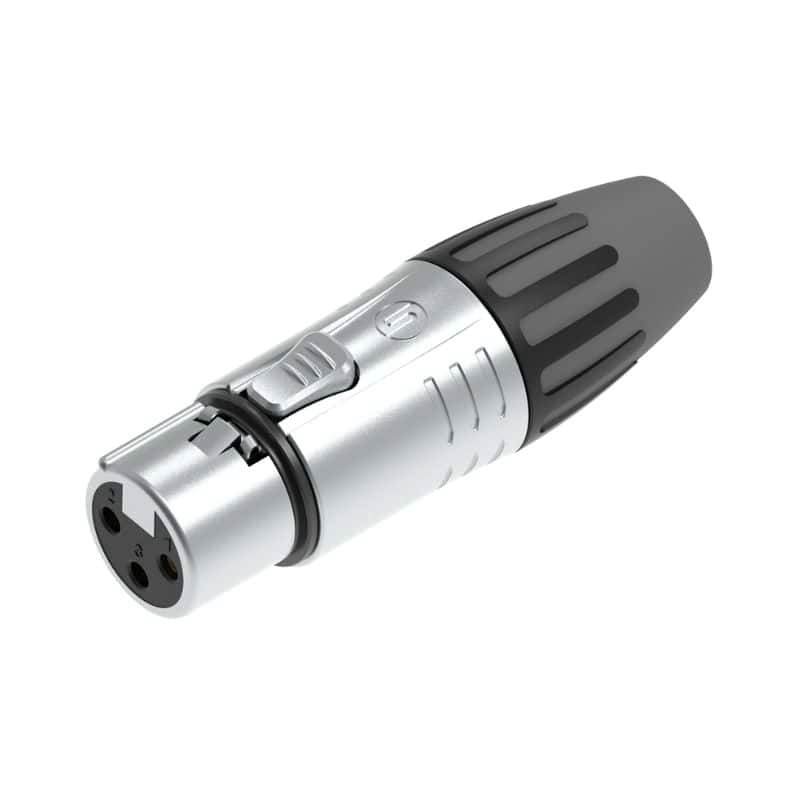

Conector XLR Fêmea de Linha de 3V (SEETRONIC)

O Conector XLR Fêmea 3 Polos Seetronic SCMF3 foi desenvolvido para profissionais que precisam de conexões confiáveis em sistemas de áudio, iluminação e estruturas de palco.

Sua construção combina carcaça metálica em liga de zinco com acabamento cromado, contatos em liga de cobre com revestimento de prata e sistema de travamento tipo latch, oferecendo segurança e estabilidade durante o uso.

A estrutura metálica possui design com rosca interna, proporcionando maior resistência mecânica e contribuindo para a durabilidade do conjunto mesmo em aplicações com uso frequente, transporte e montagem recorrente.O SCMF3 acompanha duas opções de braçadeira para cabo, permitindo a utilização com diferentes diâmetros externos.

A braçadeira preta é indicada para cabos de 3,5 a 6 mm, enquanto a branca atende cabos de 6 a 8 mm.

Essa característica facilita a adaptação do conector a diferentes modelos de cabos profissionais.

Outro diferencial está no sistema de proteção do cabo. A bota possui uma capa de vedação em poliuretano, desenvolvida para reduzir os efeitos da pressão de flexão sobre o cabo, contribuindo para maior proteção da região de saída e maior vida útil da montagem.

Seu design compacto e sem anel (Noring) favorece instalações com maior densidade de conexões, enquanto as botas coloridas opcionais podem ser utilizadas para identificação visual dos cabos, facilitando a organização de sistemas profissionais.

Com mais de 1.000 ciclos de acoplamento, resistência de contato de até 3 mΩ e contatos com revestimento de prata, o SCMF3 oferece uma solução robusta para montagem de cabos XLR em ambientes profissionais.


Por que escolher o Seetronic SCMF3?
O SCMF3 combina construção metálica, contatos banhados a prata, travamento seguro e proteção mecânica do cabo em um formato compacto.
É uma escolha adequada para montagem de cabos utilizados em sonorização profissional, iluminação, palco, eventos, estúdios e instalações técnicas que exigem conexões XLR confiáveis e duráveis.


Curiosidades técnicas

• O padrão XLR de 3 polos é amplamente utilizado em sistemas profissionais de áudio, especialmente em conexões balanceadas.

• Os contatos recebem revestimento de prata (Ag), contribuindo para baixa resistência de contato e boa condutividade elétrica.

• O sistema latch lock mantém o conector travado durante a utilização, reduzindo o risco de desconexões acidentais.

• O design Noring torna o conjunto mais compacto, uma vantagem em instalações com muitos conectores próximos.

• As botas coloridas podem ser utilizadas para identificação e organização de cabos em sistemas complexos.

• As duas braçadeiras fornecidas permitem trabalhar com cabos de diferentes diâmetros sem necessidade de adquirir um segundo conector.



Diferenciais

• Conector XLR fêmea de 3 polos para uso profissional.

• Indicado para aplicações de áudio, iluminação e palco.

• Carcaça metálica em liga de zinco com acabamento cromado.

• Contatos em liga de cobre com revestimento de prata.

• Resistência de contato de apenas ≤ 3 mΩ.

• Corrente nominal de 16 A por contato.

• Sistema de travamento tipo latch lock.

• Mais de 1.000 ciclos de acoplamento.

• Design compacto e sem anel.

• Duas braçadeiras para cabos de 3,5 a 6 mm e 6 a 8 mm.

• Capa de vedação em poliuretano para proteção contra pressão de flexão.

• Possibilidade de utilização de botas coloridas para identificação.

• Construído conforme a norma IEC 61076-2-103.



Aplicações

O Seetronic SCMF3 é indicado para montagem de cabos e equipamentos utilizados em:

• Sistemas profissionais de áudio.

• Microfones e equipamentos de sonorização.

• Mesas e consoles de mixagem.

• Interfaces e processadores de áudio.

• Sistemas de iluminação profissional.

• Estruturas e equipamentos de palco.

• Eventos, shows e instalações técnicas.

• Estúdios de gravação e produção.

• Racks e sistemas com alta densidade de conexões.

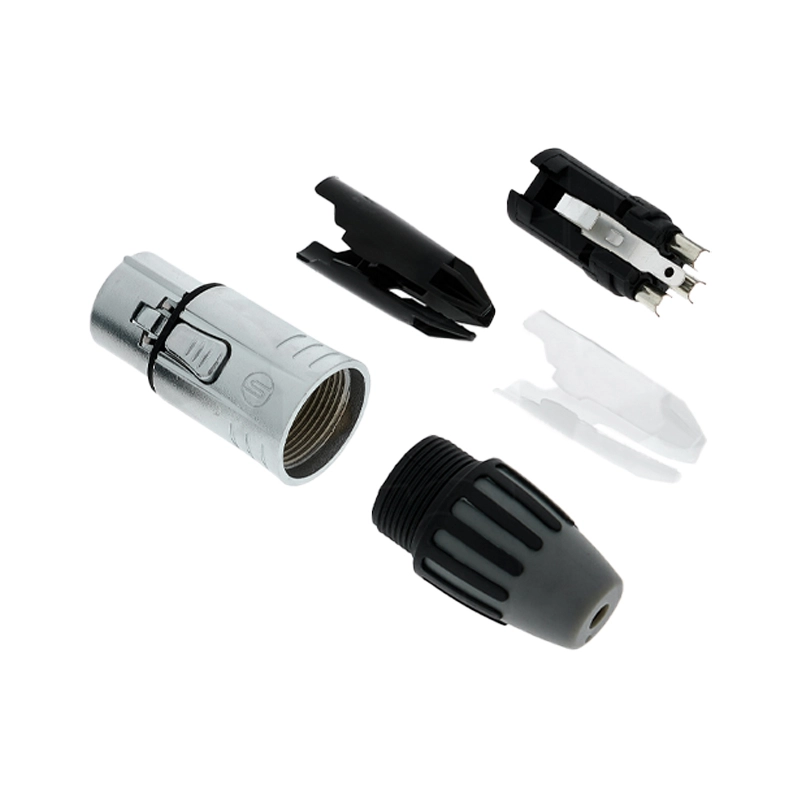

Conteúdo da embalagem

• 1 × Conector XLR Fêmea 3 Polos Seetronic SCMF3.

• 1 × Braçadeira preta para cabos de 3,5 a 6 mm.

• 1 × Braçadeira branca para cabos de 6 a 8 mm.



Especificações Técnicas

Característica	Especificação
Marca	Seetronic
Modelo	SCMF3
Tipo de conexão	XLR
Gênero	Fêmea
Número de polos	3
Aplicação	Áudio, iluminação e palco
Capacitância entre contatos	≤ 4 pF
Resistência de contato	≤ 3 mΩ
Resistência de isolamento	> 10 GΩ inicial
Rigidez dielétrica	1,5 kV CC
Corrente nominal	16 A por contato
Tensão nominal	< 50 V
Diâmetro externo do cabo	3,5 a 8 mm
Braçadeira preta	3,5 a 6 mm
Braçadeira branca	6 a 8 mm
Seção máxima do cabo	2,5 mm² / 14 AWG
Força de inserção	≤ 20 N
Força de retirada	≤ 20 N
Vida útil	> 1.000 ciclos de acoplamento
Sistema de travamento	Latch lock
Material da carcaça	Liga de zinco
Acabamento da carcaça	Cromado
Material dos contatos	Liga de cobre
Revestimento dos contatos	Prata (Ag)
Material do inserto	PA
Material da bota	PA
Material do alívio de tensão	POM
Proteção da bota	Capa de vedação em poliuretano
Grau de proteção	IP40
Retardância à chama	UL94 HB
Temperatura de operação	-30 °C a +80 °C
Norma	IEC 61076-2-103
