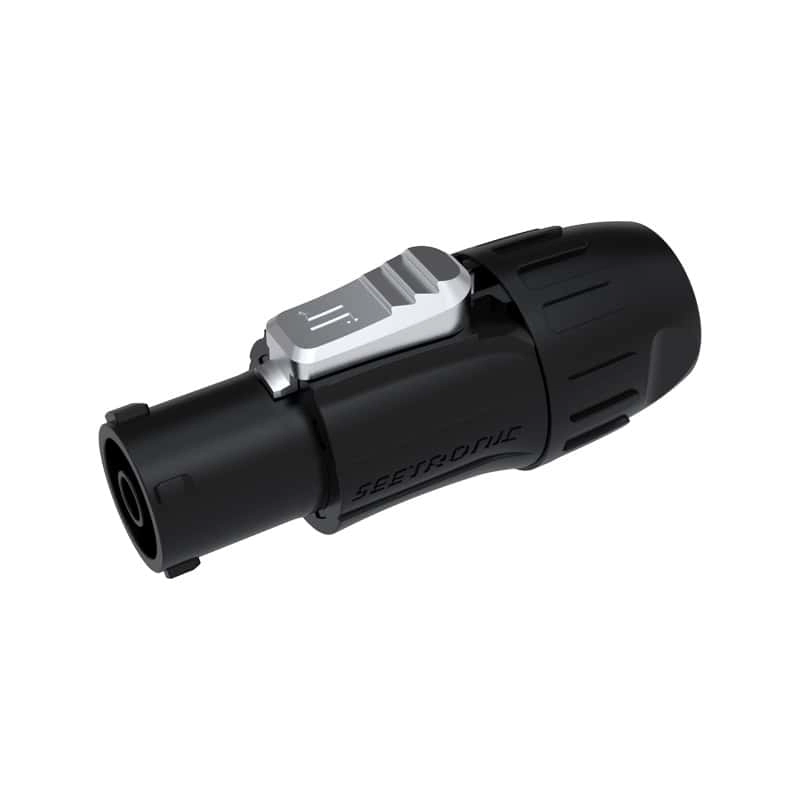

Conector PowerCon Premium 20A 300v de Linha - Fêmea - Seetronic

O SAC3FX PowerCON Premium Black da Seetronic pertence à X Series IP65 e foi desenvolvido para aplicações profissionais que exigem uma conexão de alimentação elétrica robusta, segura e protegida contra condições ambientais adversas.

Com configuração de 3 contatos, sendo 2 contatos de alimentação + PE (aterramento de proteção), o SAC3FX permite a conexão de fase, neutro e aterramento de segurança, proporcionando uma solução adequada para sistemas profissionais de distribuição e alimentação elétrica.

Seu acabamento Premium Black facilita a identificação visual dentro de instalações profissionais e integra o conector à linha X Series da Seetronic, desenvolvida para aplicações com maior exigência de proteção e resistência.

Um dos principais diferenciais do SAC3FX é sua proteção IP65, que proporciona resistência à entrada de poeira e contra jatos de água quando o conjunto está corretamente conectado e montado. Essa característica torna o conector especialmente indicado para eventos, estruturas externas, sistemas de iluminação, equipamentos de palco e outras instalações sujeitas a exposição ambiental.

O sistema de conexão utiliza um mecanismo de travamento Latch Lock, proporcionando encaixe firme e seguro e reduzindo o risco de desconexões acidentais. O mecanismo também permite operações rápidas de conexão e desconexão, algo essencial em equipamentos que são frequentemente montados, desmontados e transportados.

O SAC3FX é compatível com cabos de até 2,5 mm² (12 AWG) e diâmetro externo entre 7 e 11 mm. Seus terminais tipo parafuso permitem uma montagem segura dos condutores, com torque especificado de 0,7 Nm.

Os contatos são produzidos em liga de cobre com revestimento de prata, contribuindo para a boa condutividade elétrica e baixa resistência de contato. A carcaça em PA (poliamida) possui classificação de inflamabilidade UL94-V0, contribuindo para a segurança e durabilidade do conjunto.

O conector suporta mais de 1.000 ciclos de conexão e possui faixa de temperatura de operação de -30°C a +80°C, oferecendo resistência adequada para aplicações profissionais e ambientes com variações de temperatura.


Por que escolher este produto?
O SAC3FX é indicado para quem precisa de um conector PowerCON fêmea para cabo com proteção IP65, combinando segurança elétrica, resistência mecânica e proteção contra poeira e água.
Seu sistema de travamento, construção robusta e compatibilidade com o SAC3MX fazem dele uma solução adequada para montagem de cabos de alimentação utilizados em sistemas profissionais de áudio, vídeo, iluminação e eventos.


Aplicações
Indicado para cabos de alimentação de equipamentos profissionais de áudio e vídeo, iluminação cênica, estruturas de eventos, equipamentos de palco, sistemas de distribuição de energia, instalações externas, racks e equipamentos utilizados em ambientes sujeitos a poeira, umidade e movimentação frequente.


Curiosidades Técnicas
PowerCON Fêmea: o SAC3FX é o conector fêmea para montagem em cabo e pode ser utilizado em conjunto com o SAC3MX, formando uma conexão de alimentação segura e travável.
IP65: proporciona proteção contra poeira e jatos de água quando o sistema está corretamente conectado e montado. Isso não significa que o conector possa ser submerso.
2+PE: os dois contatos principais são destinados à alimentação, fase e neutro, enquanto o terceiro contato é destinado ao aterramento de proteção.
Contatos prateados: a superfície de prata sobre a liga de cobre contribui para uma conexão elétrica eficiente e confiável.
Vedação adaptável: o SAC3FX acompanha anéis de vedação de diferentes dimensões, permitindo adequar a montagem a diferentes diâmetros de cabo dentro da faixa especificada.


Diferenciais

• PowerCON Premium Black Seetronic.

• Conector fêmea para cabo.

• Linha X Series IP65.

• Proteção IP65 para aplicações externas.

• Capacidade de até 20 A / 300 V AC conforme UL.

• Especificação de 16 A / 250 V AC conforme TÜV Rheinland.

• Sistema de travamento Latch Lock.

• Configuração elétrica 2 + PE.

• Compatível com cabos de até 2,5 mm² (12 AWG).

• Diâmetro externo de cabo de 7 a 11 mm.

• Terminais tipo parafuso.

• Contatos de liga de cobre com revestimento de prata.

• Carcaça em PA com classificação UL94-V0.

• Mais de 1.000 ciclos de conexão.

• Faixa de temperatura de -30°C a +80°C.

• Certificações UL, TÜV Rheinland, CQC e PSE.

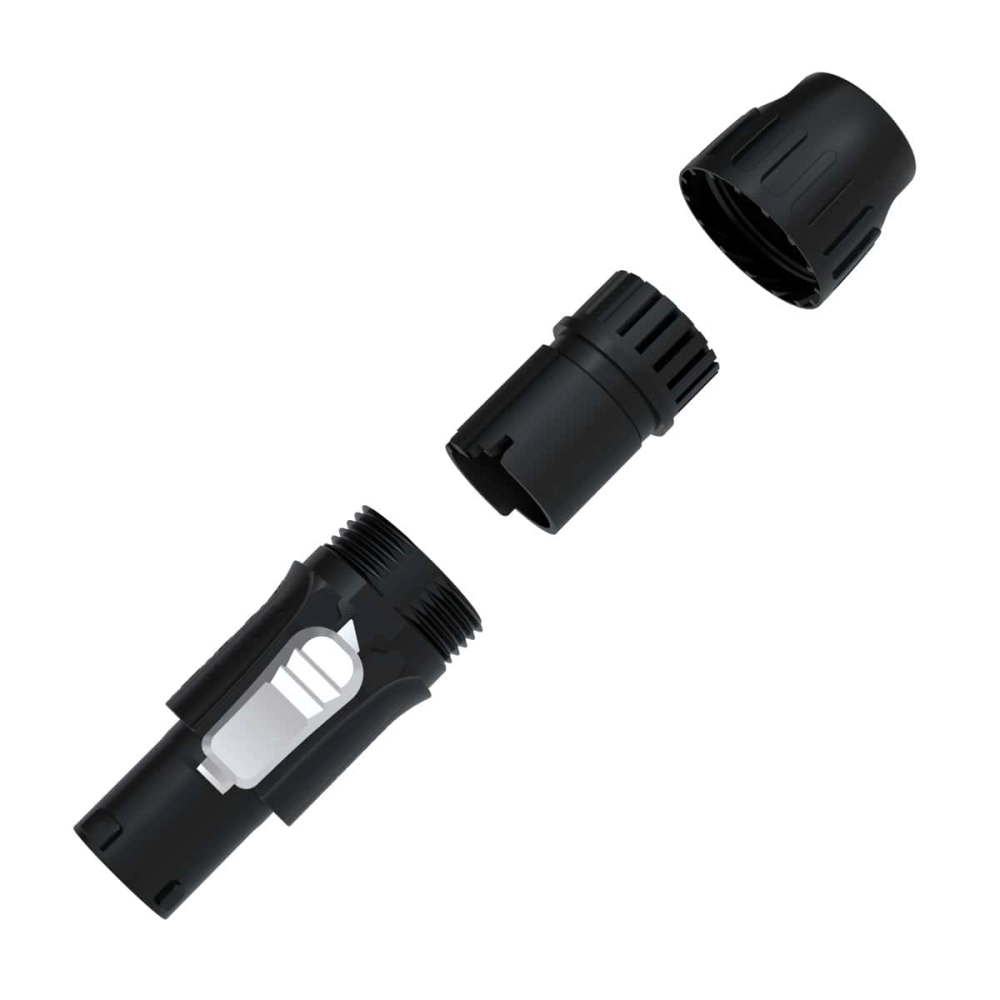

Conteúdo da Embalagem

• 1x PowerCON Premium Black Seetronic SAC3FX

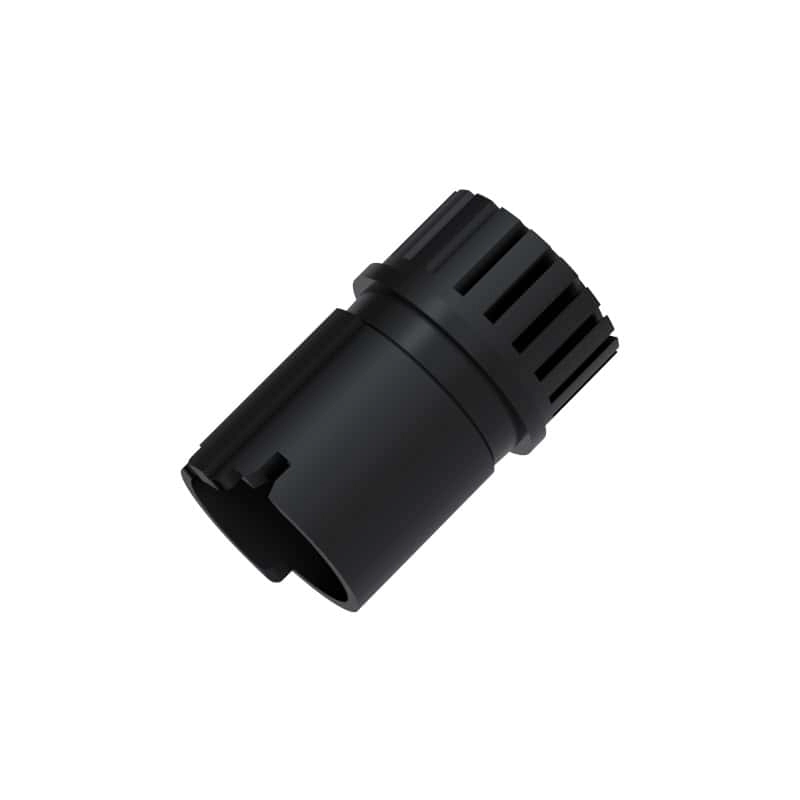

• 1x Núcleo interno

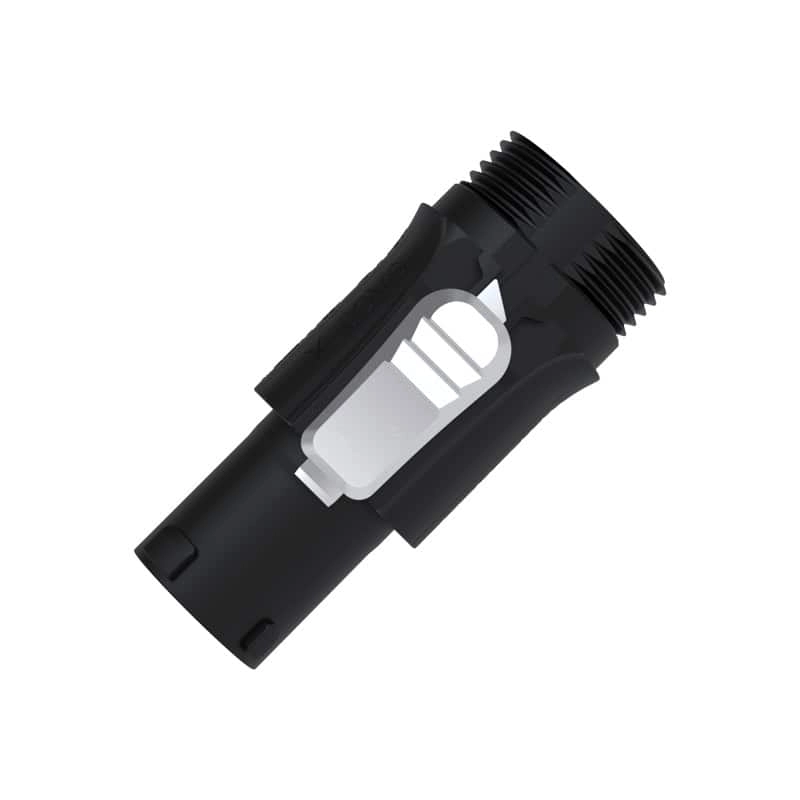

• 1x Carcaça

• 1x Alívio de tensão

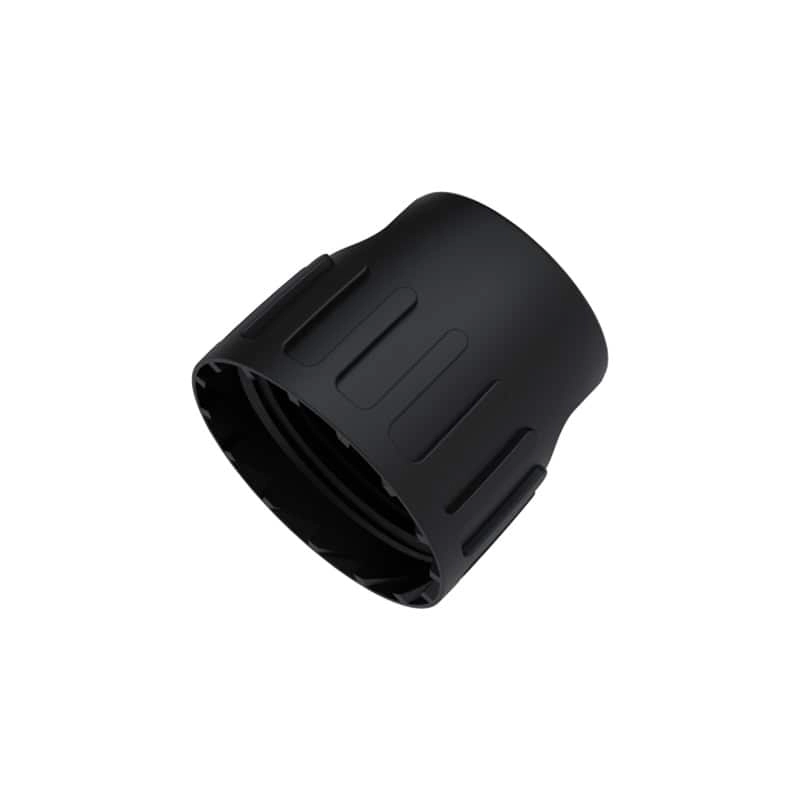

• 1x Bucha

• Anéis de vedação para diferentes diâmetros de cabo



Observação:

O SAC3FX é fornecido como conector para montagem em cabo e não acompanha cabo de alimentação montado.


Montagem

1. Passe o cabo pela bucha e pelo alívio de tensão.

2. Selecione o anel de vedação adequado ao diâmetro externo do cabo.

3. Prepare os condutores conforme as dimensões recomendadas para a montagem.

4. Insira cada condutor no respectivo terminal do núcleo interno.

5. Aperte os terminais utilizando torque de 0,7 Nm.

6. Insira o núcleo interno na carcaça, garantindo o correto alinhamento dos componentes.

7. Monte a bucha e aperte no sentido horário com torque de 2,0 Nm.

8. Certifique-se de que os componentes de vedação estejam corretamente posicionados para preservar a proteção IP65.



Importante: Para garantir a proteção IP65, todos os componentes de vedação devem estar corretamente instalados e o conector deve ser utilizado em conjunto com um componente compatível. A montagem elétrica deve ser realizada por profissional qualificado.
