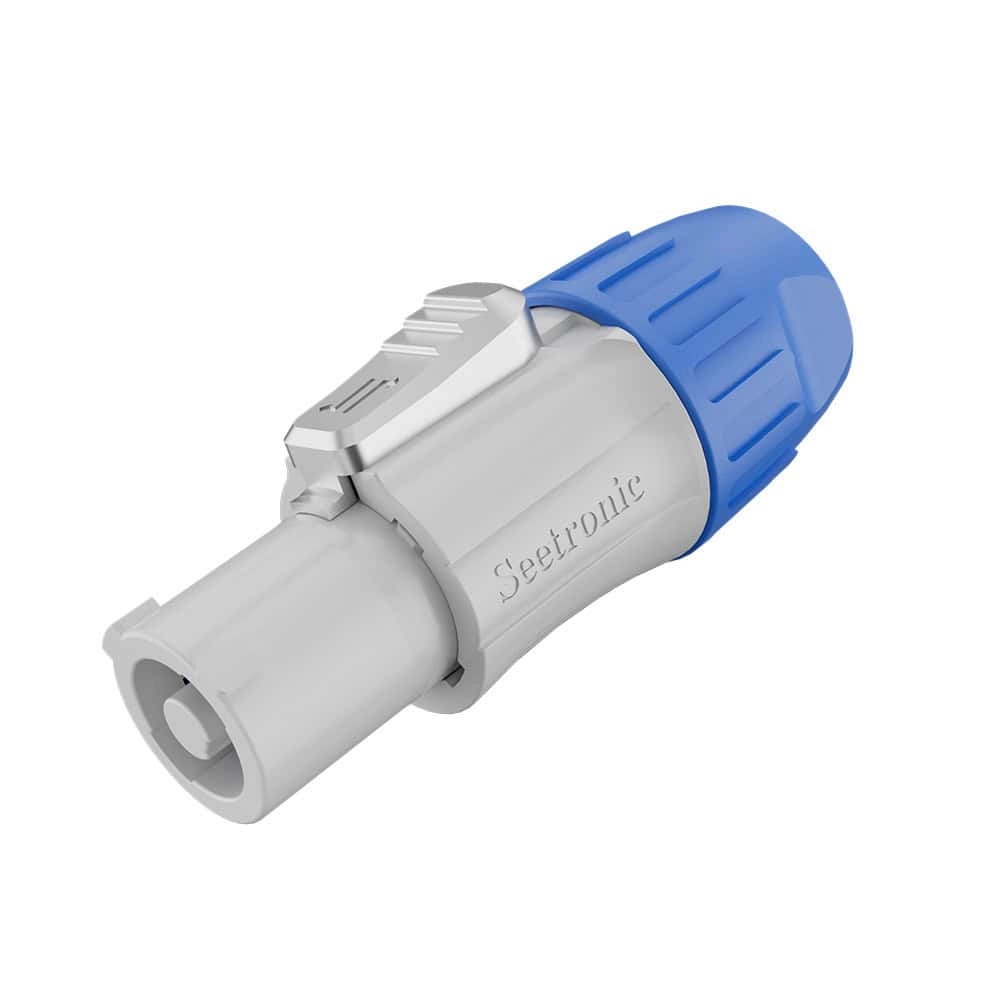

Conector PowerCom de Linha Cinza Saída/Out - Seetronic

O SAC3FCB Power-Out da Seetronic é um conector de alimentação elétrica profissional desenvolvido para montagem em cabos e aplicações que exigem uma conexão segura, robusta e de fácil operação. Pertencente à linha cinza Power-Out, o modelo foi projetado para realizar a saída de alimentação elétrica e é compatível com os conectores correspondentes da linha Seetronic.

Com capacidade nominal de 20 A em 250 V AC, o SAC3FCB foi desenvolvido para aplicações de maior demanda elétrica, desde que respeitadas as especificações do equipamento, do cabo e da instalação. Sua configuração possui 2 contatos + PE, correspondentes à fase, neutro e aterramento de proteção.

O conector utiliza terminais tipo parafuso, permitindo a conexão de cabos de até 2,5 mm². O sistema de alívio de tensão suporta cabos com diâmetro externo de 8 a 11 mm ou 11 a 12 mm, de acordo com o strain relief utilizado.

Seu sistema de travamento Latch Lock proporciona um encaixe firme e seguro, ajudando a evitar desconexões acidentais durante a operação. O mecanismo permite conexão e desconexão práticas, sendo especialmente útil em equipamentos profissionais que passam por montagem, desmontagem e movimentação frequentes.

Os contatos são fabricados em liga de cobre com superfície de prata, proporcionando boa condutividade elétrica e baixa resistência de contato. A carcaça em PA (poliamida) possui classificação de inflamabilidade UL94-V0, contribuindo para a segurança do conjunto.

O SAC3FCB é um conector não impermeável e destinado a aplicações internas. Para instalações externas ou sujeitas à água e umidade, deve-se utilizar uma solução adequada à condição ambiental.


Por que escolher este produto?
O SAC3FCB combina alta capacidade de corrente, travamento seguro, construção robusta e facilidade de montagem, sendo uma alternativa adequada para conexões de alimentação em equipamentos profissionais.

Sua identificação como Power-Out da linha cinza facilita a diferenciação entre as funções de entrada e saída de alimentação, ajudando a evitar conexões incompatíveis em sistemas profissionais.


Curiosidades Técnicas
Power-Out: o SAC3FCB pertence à configuração Power-Out, destinada à saída de alimentação elétrica e ao acoplamento com os conectores compatíveis da mesma família.
2 + PE: são dois contatos de alimentação, fase e neutro, mais um contato dedicado ao aterramento de proteção.
Contatos prateados: a superfície de prata sobre a liga de cobre contribui para a condutividade e confiabilidade elétrica da conexão.
UL94-V0: a classificação de inflamabilidade do material da carcaça indica propriedades de retardância à chama.
Mais de 1.000 ciclos: o conector foi especificado para suportar mais de 1.000 ciclos de acoplamento, adequado para equipamentos que passam por conexões recorrentes.


Aplicações:
Indicado para equipamentos profissionais de áudio e vídeo, iluminação, estruturas para eventos, equipamentos de palco, sistemas de distribuição de energia, racks, equipamentos eletrônicos e outras aplicações de alimentação elétrica em ambientes internos.


Diferenciais

• Power-Out da linha cinza Seetronic.

• Corrente nominal de 20 A.

• Tensão nominal de 250 V AC.

• Configuração 2 + PE.

• Sistema de travamento Latch Lock.

• Terminais tipo parafuso.

• Compatível com cabos de até 2,5 mm².

• Contatos em liga de cobre com superfície de prata.

• Resistência de contato ≤ 5 mΩ.

• Vida útil superior a 1.000 ciclos de conexão.

• Carcaça em poliamida PA.

• Classificação de inflamabilidade UL94-V0.

• Faixa de temperatura de -30°C a +80°C.

• Certificações UL, TÜV Rheinland e CQC.

• Compatível com SAC3MCB, SAC3MPB e SAC3MPB-M.

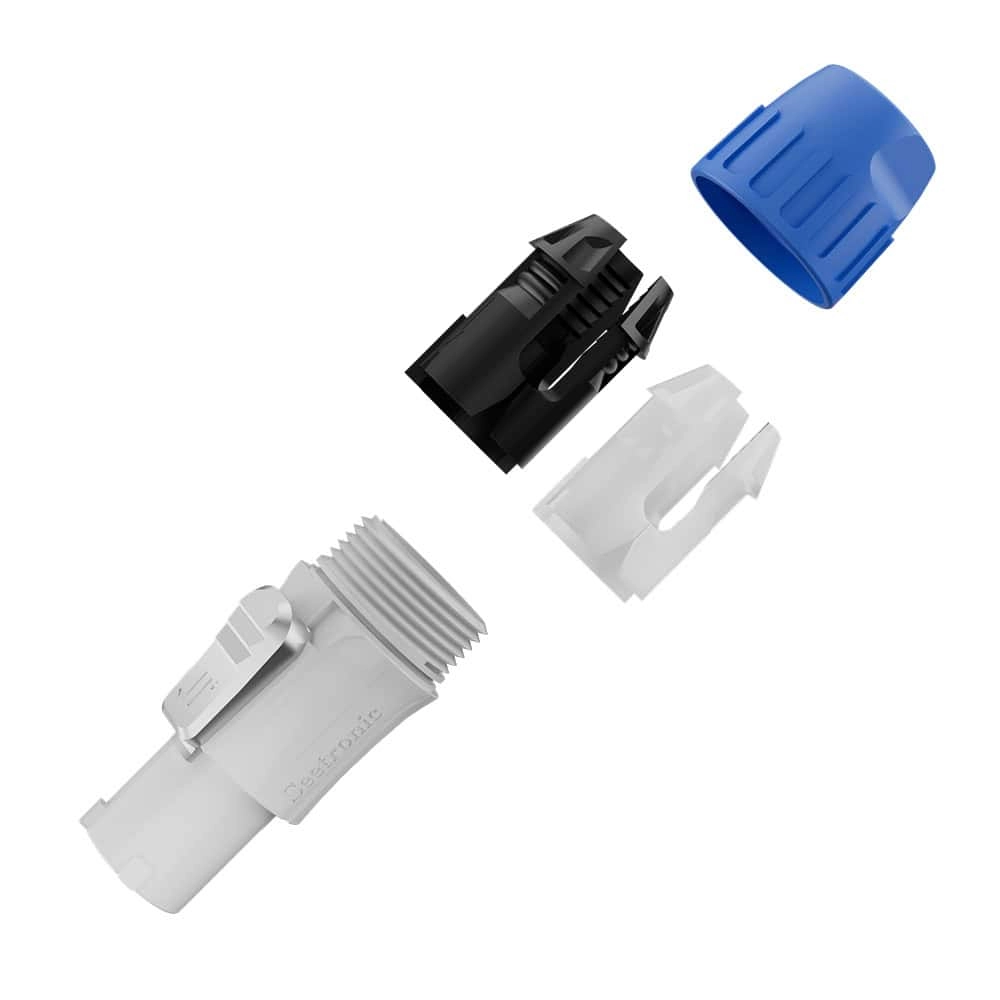

Conteúdo da Embalagem

• 1x Conector Power-Out Macho Seetronic SAC3FCB

• 1x Núcleo interno

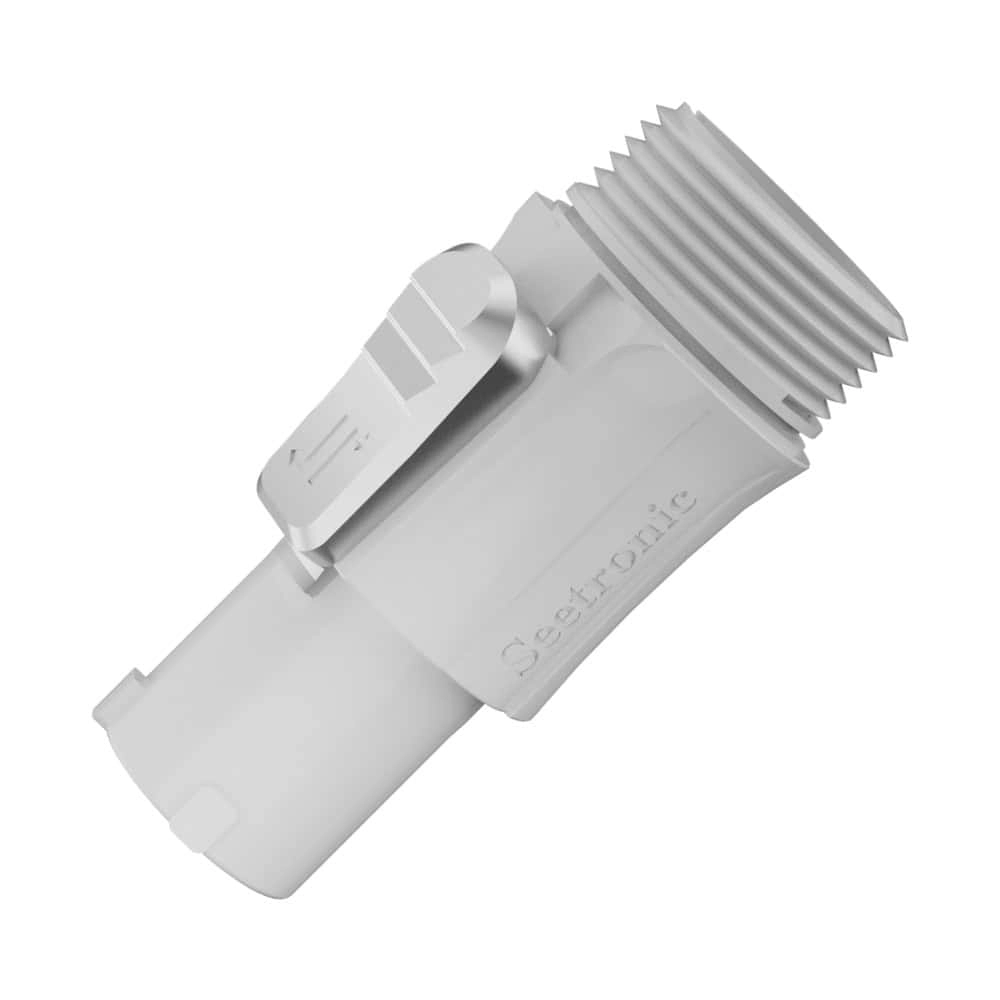

• 1x Carcaça

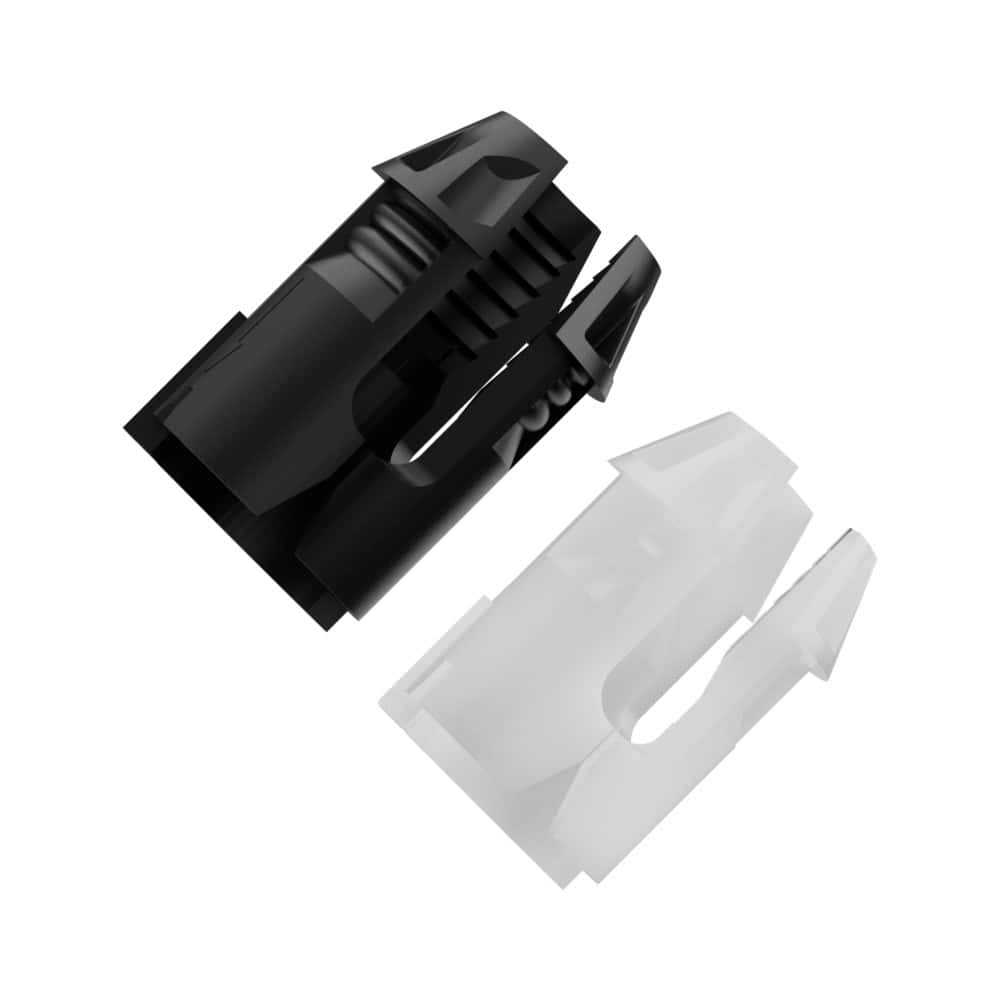

• 1x Alívio de tensão

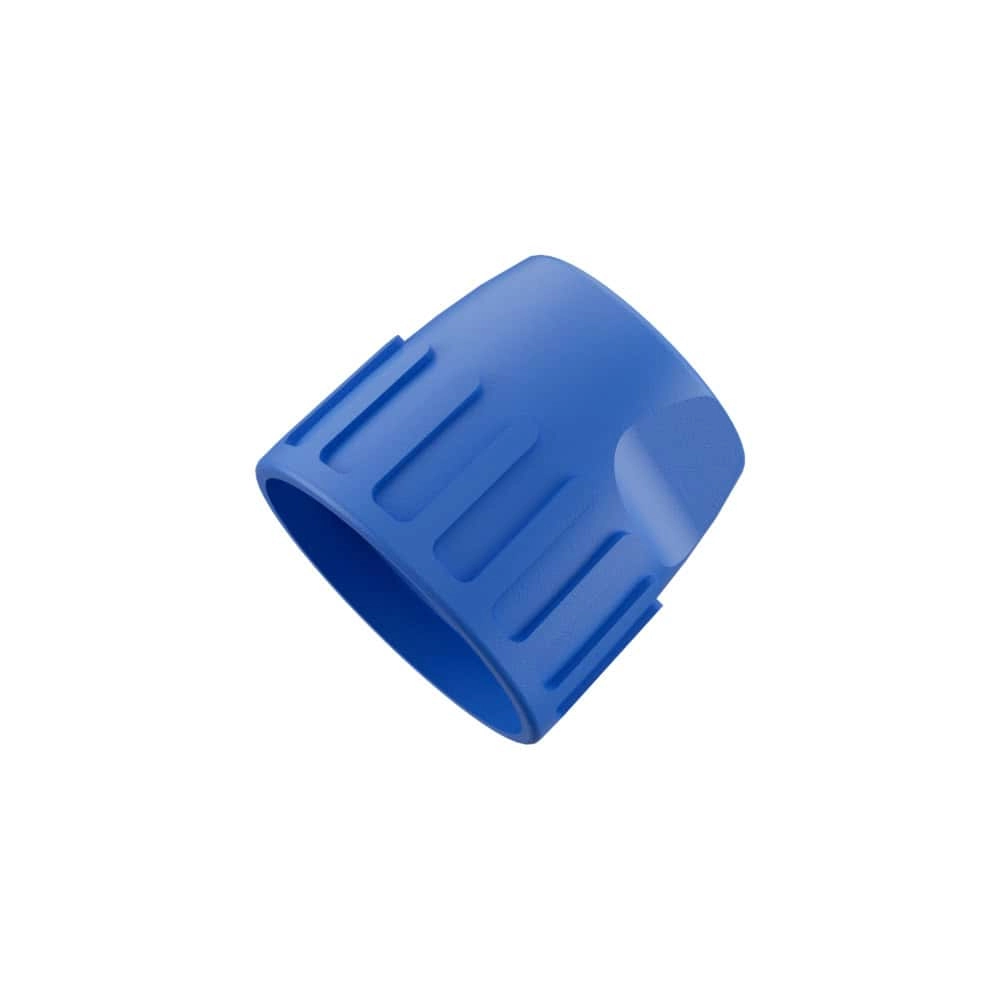

• 1x Bucha



Observação: O conector é fornecido para montagem em cabo e não acompanha cabo de alimentação montado.



Especificações Técnicas



Montagem

1. Passe o cabo pela bucha e pelo alívio de tensão.

2. Prepare os condutores conforme as dimensões indicadas para a montagem.

3. Insira os condutores nos respectivos terminais do núcleo interno.

4. Aperte os terminais utilizando torque de 0,5 Nm.

5. Alinhe as nervuras do alívio de tensão e do núcleo interno com as ranhuras correspondentes da carcaça.

6. Insira o núcleo interno na carcaça.

7. Finalize apertando a bucha no sentido horário com torque de 2,0 Nm.



Identificação dos condutores:

• L (Fase): marrom (TÜV Rheinland) / preto (UL)

• N (Neutro): azul (TÜV Rheinland) / branco (UL)

• PE (Aterramento): verde/amarelo (TÜV Rheinland) / verde (UL)



Importante: A montagem deve ser realizada por profissional qualificado, respeitando a identificação dos condutores, o aterramento de proteção e as normas elétricas aplicáveis.
