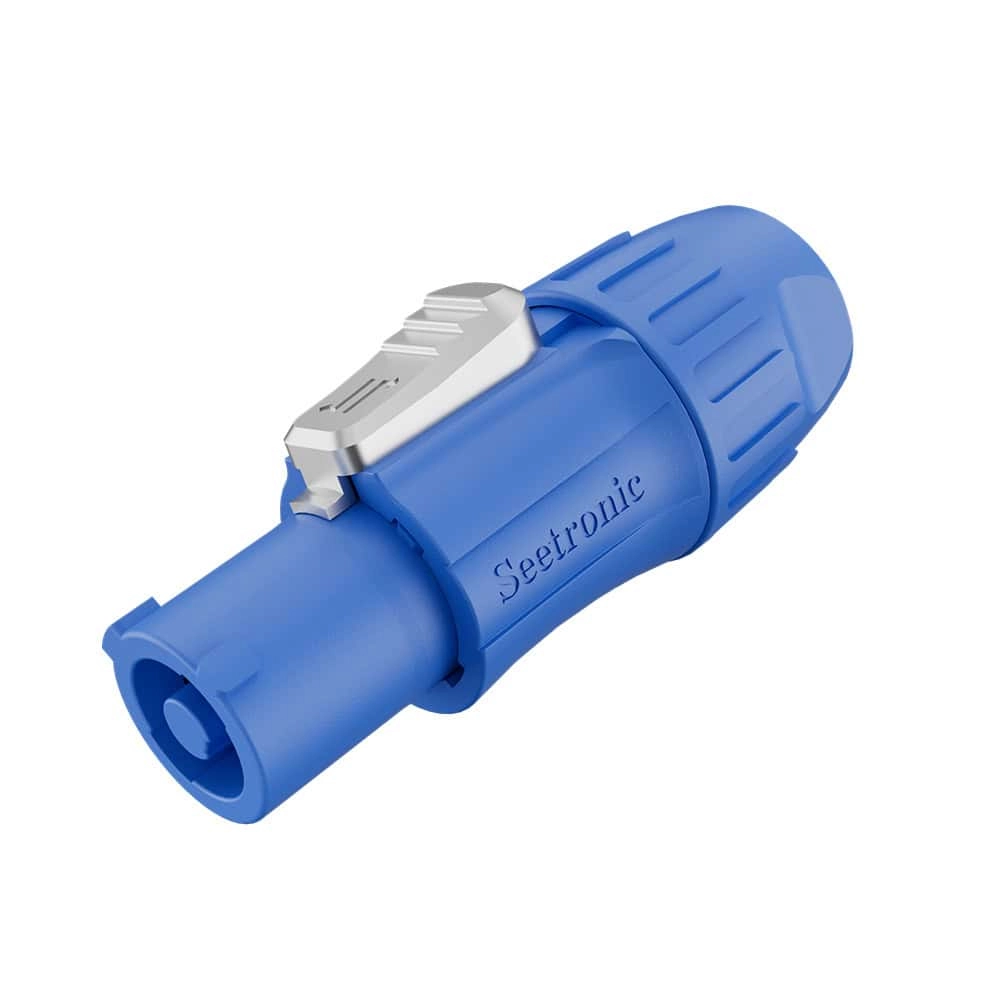

Conector PowerCom de Linha Azul Entrada/In - Seetronic

O SAC3FCA Power In da Seetronic foi desenvolvido para aplicações profissionais que exigem uma conexão de alimentação elétrica segura, firme e de alta capacidade de corrente. Com configuração de 2 contatos + PE (fase, neutro e aterramento de proteção), o conector permite a montagem de cabos de alimentação destinados a equipamentos e sistemas que utilizam conexões elétricas removíveis.

Com capacidade nominal de 20 A em 250 V AC, o SAC3FCA oferece excelente capacidade para aplicações profissionais. Seus contatos em liga de cobre com superfície de prata proporcionam boa condutividade elétrica, enquanto a resistência de contato de até 5 mΩ contribui para uma conexão eficiente.

O sistema de conexão utiliza terminais tipo parafuso, compatíveis com cabos de até 2,5 mm², permitindo uma montagem firme e confiável. O conjunto também conta com alívio de tensão, disponível para cabos com diâmetro externo de 8 a 11 mm ou 11 a 12 mm, conforme a versão do strain relief utilizada.

Um dos principais diferenciais do SAC3FCA é seu sistema de travamento, desenvolvido para proporcionar acoplamento rápido e impedir que o conector se solte acidentalmente durante o uso. O mecanismo oferece uma conexão firme, especialmente importante em equipamentos profissionais sujeitos a movimentações, vibrações ou manipulação frequente.

O conector é fabricado em PA (poliamida) e possui classificação de inflamabilidade UL94-V0, contribuindo para maior segurança na aplicação. Sua faixa de operação de -30°C a +80°C permite utilização em diferentes condições ambientais dentro de ambientes internos.

O SAC3FCA é compatível com SAC3MCA, SAC3MPA e SAC3MPA-M, permitindo sua integração com diferentes configurações de conexão da linha Seetronic.


Por que escolher este produto?
- O SAC3FCA combina alta capacidade de corrente, conexão travável, aterramento de proteção e construção robusta em um único conector de alimentação.
- Sua capacidade de 20 A / 250 V AC, aliada aos contatos com superfície de prata e ao sistema de travamento, torna o produto adequado para equipamentos profissionais que precisam de uma conexão elétrica removível, segura e confiável.


Curiosidades Técnicas
- 2 + PE: a configuração possui dois contatos elétricos para fase e neutro, além do contato PE (Protective Earth), destinado ao aterramento de proteção.
- 20 A em 250 V AC: essa especificação permite aplicações de maior demanda elétrica, desde que respeitadas as características do equipamento, do cabo e da instalação.
- Contatos com superfície de prata: o revestimento dos contatos auxilia na condução elétrica e contribui para a confiabilidade da conexão.
- UL94-V0: a classificação indica propriedades de retardância à chama do material plástico utilizado na construção do conector.
- Sistema travável: diferente de conexões que dependem apenas do encaixe, o SAC3FCA possui mecanismo de travamento que ajuda a evitar desconexões acidentais.


Diferenciais

• Capacidade nominal de 20 A / 250 V AC.

• Conexão de alimentação com 2 contatos + PE.

• Sistema de travamento firme e seguro.

• Terminais de conexão tipo parafuso.

• Compatível com cabos de até 2,5 mm².

• Contatos em liga de cobre com superfície de prata.

• Resistência de contato ≤ 5 mΩ.

• Resistência de isolamento superior a 1000 MΩ.

• Suporta mais de 1.000 ciclos de conexão.

• Carcaça em PA (poliamida).

• Classificação de inflamabilidade UL94-V0.

• Faixa de temperatura de -30°C a +80°C.

• Certificações UL, TÜV Rheinland e CQC.

• Compatível com SAC3MCA, SAC3MPA e SAC3MPA-M.

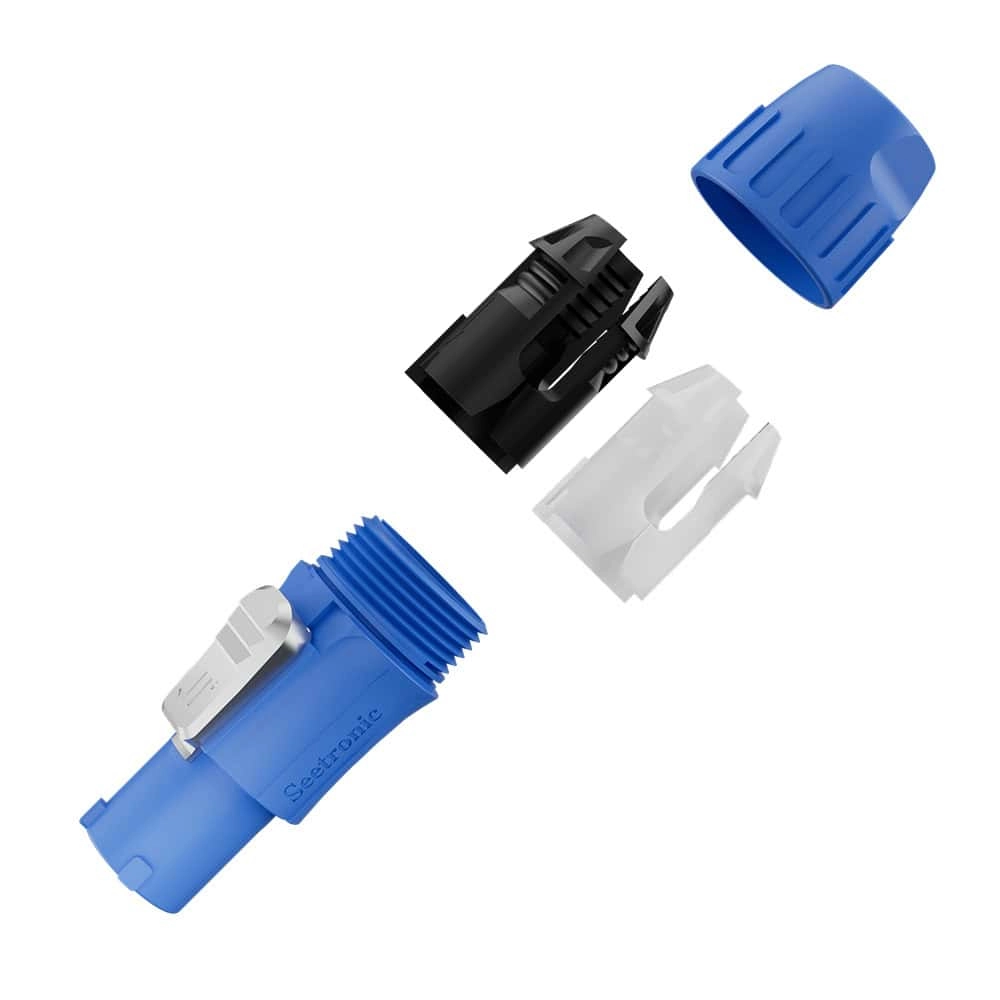

Conteúdo da Embalagem

• 1x Conector Power In Macho Seetronic SAC3FCA

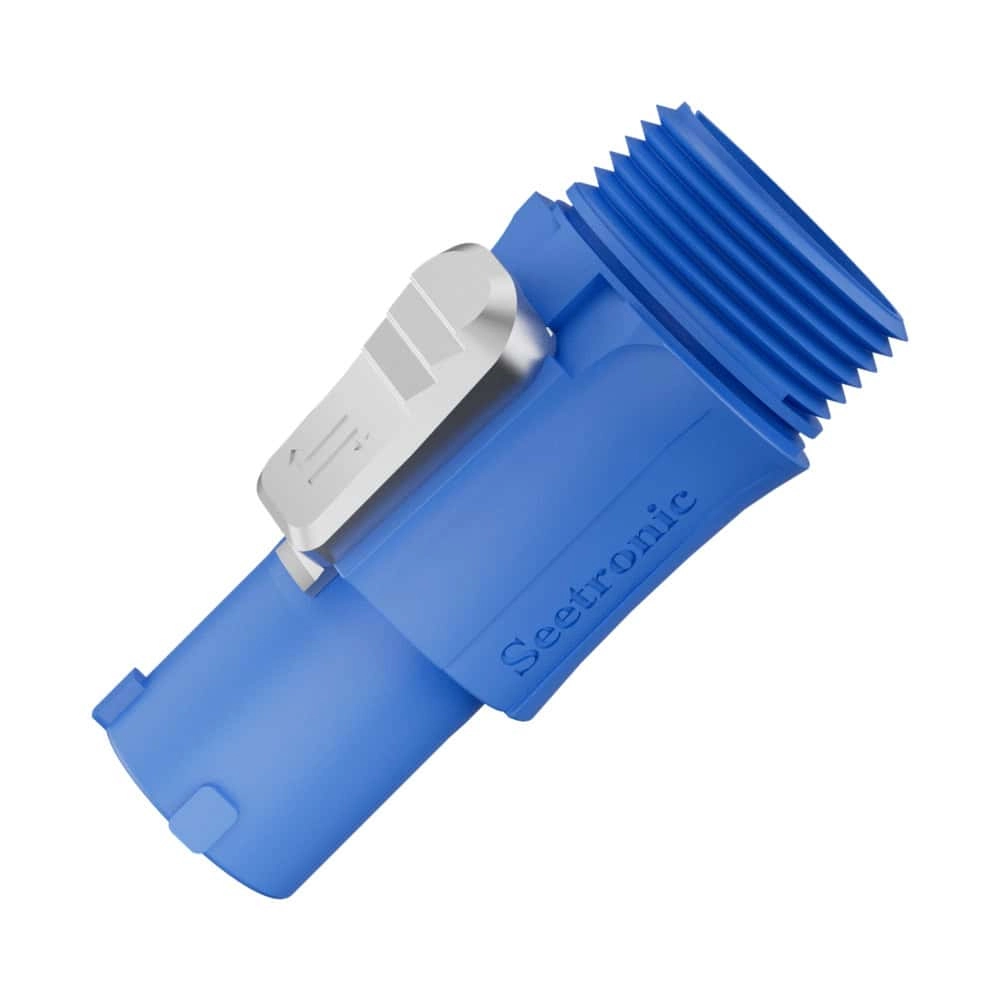

• 1x Núcleo interno

• 1x Carcaça

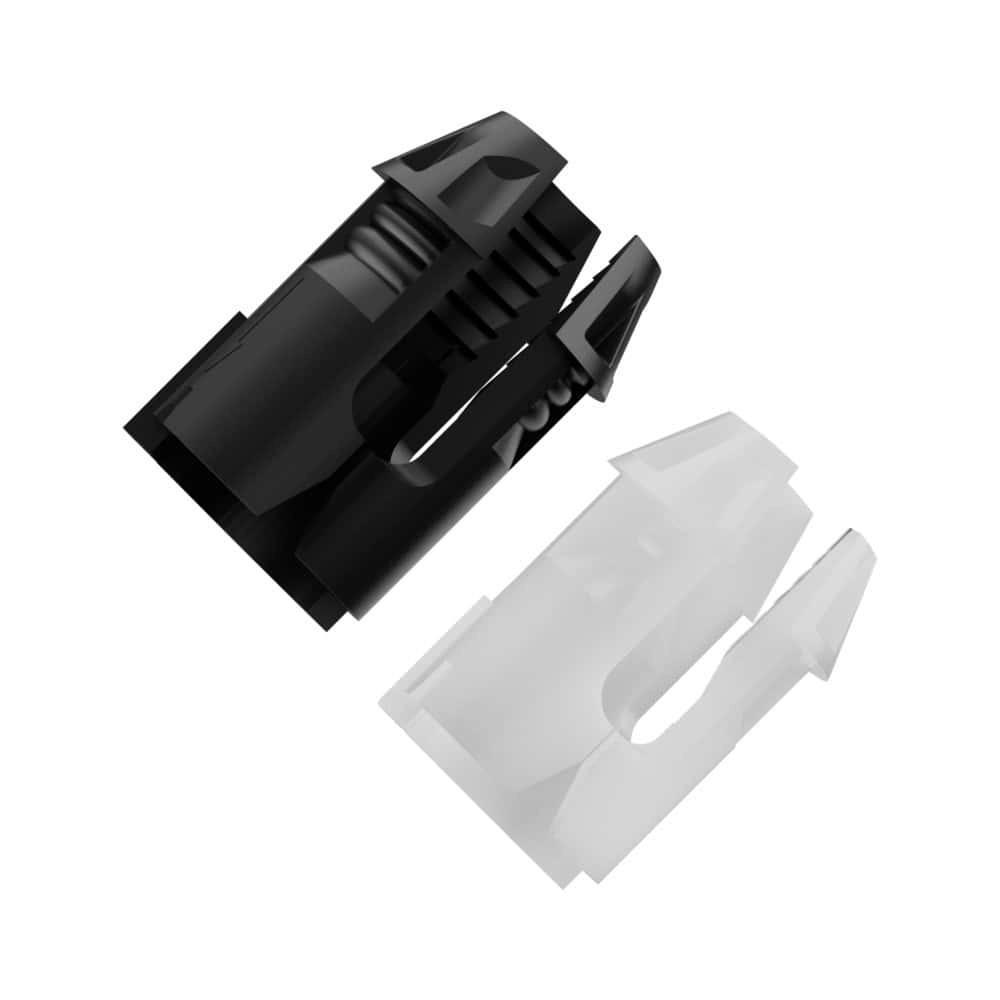

• 1x Alívio de tensão

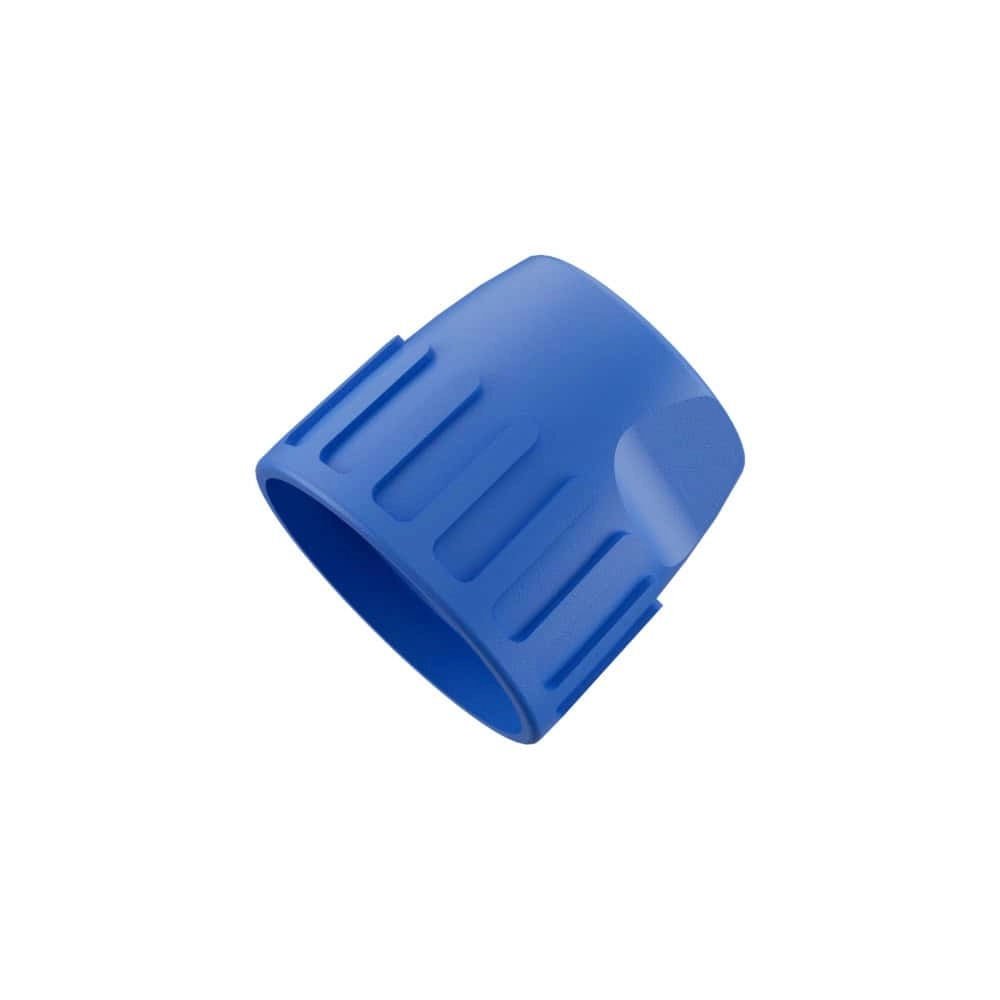

• 1x Bucha



Aplicações
Indicado para equipamentos profissionais de áudio e vídeo, iluminação, estruturas para eventos, equipamentos de palco, sistemas de distribuição de energia, equipamentos eletrônicos e outras aplicações de alimentação elétrica em ambientes internos.


Montagem

1. Passe o cabo pela bucha e pelo alívio de tensão.

2. Prepare os condutores conforme as dimensões recomendadas para montagem.

3. Insira os condutores nos respectivos terminais do núcleo interno.

4. Aperte os terminais com torque de 0,5 Nm.

5. Alinhe as nervuras do alívio de tensão e do núcleo interno com as ranhuras correspondentes da carcaça.

6. Insira o conjunto na carcaça.

7. Finalize a montagem apertando a bucha no sentido horário com torque de 2,0 Nm.

Importante: A montagem deve ser realizada por profissional qualificado, respeitando a identificação dos condutores, o aterramento de proteção e as normas elétricas aplicáveis à instalação.



Especificações Técnicas

Observação: O SAC3FCA é um conector para montagem em cabo e não acompanha cabo de alimentação montado.
