Conector Painel para Fibra Óptica LC de 4 Vias (SEETRONIC)

O SO4DF da Seetronic é um conector de painel óptico de 4 canais desenvolvido para aplicações profissionais que exigem alta confiabilidade, proteção ambiental e facilidade de manutenção em sistemas de fibra óptica.

Com formato de chassi D-size e instalação frontal, o SO4DF permite integrar conexões ópticas diretamente a painéis, racks, caixas de distribuição e equipamentos profissionais. Sua configuração Feed-Through LC possibilita a passagem direta das conexões ópticas através do painel, simplificando a instalação e facilitando futuras intervenções no sistema.

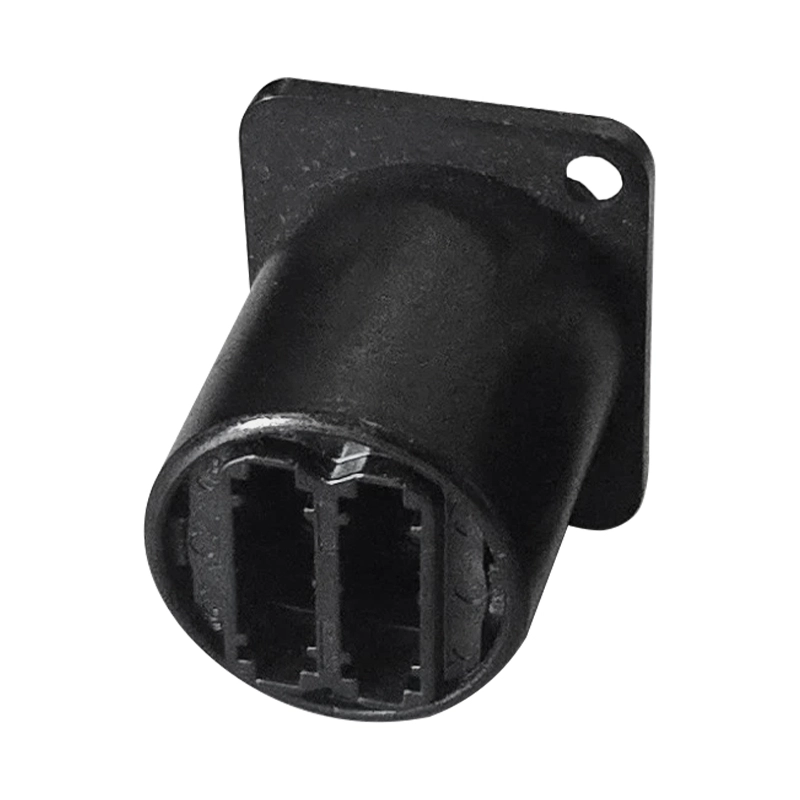

A interface frontal é compatível com o conector SO4M, enquanto a parte traseira foi projetada para receber conectores LC padrão. Essa arquitetura permite realizar a conexão entre o lado externo e interno do equipamento de forma organizada, mantendo as interfaces ópticas acessíveis para instalação, manutenção e substituição.

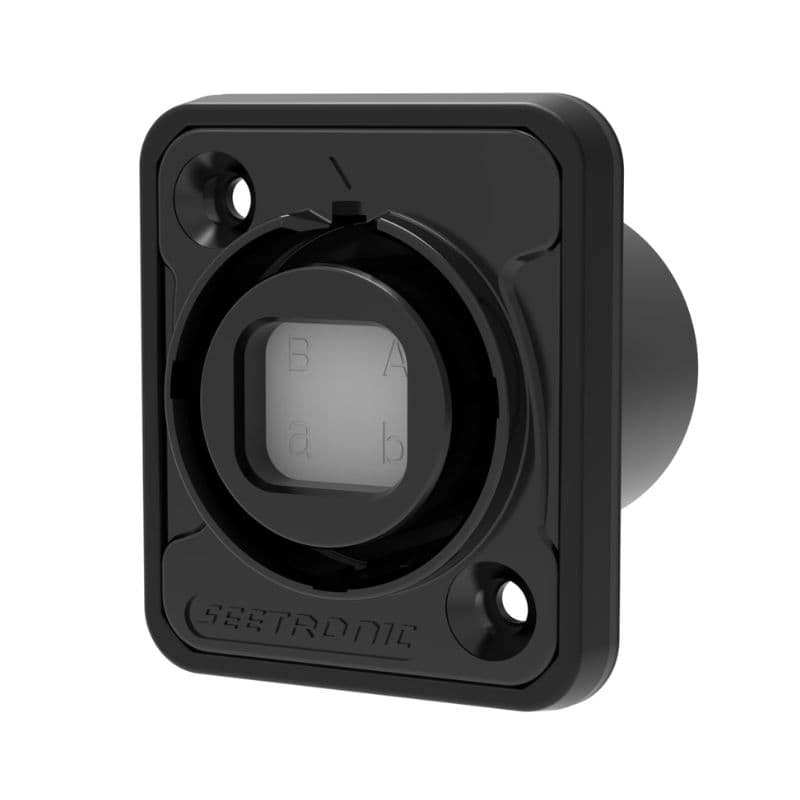

Um dos principais diferenciais do SO4DF é o obturador automático de proteção, equipado com uma vedação de silicone. Quando o conector está desacoplado, o obturador ajuda a proteger as interfaces ópticas contra poeira, sujeira e outros contaminantes. Quando corretamente instalado e conectado, o conjunto oferece grau de proteção IP65, tornando-o adequado para aplicações externas.

Sua construção foi projetada para aplicações profissionais de uso recorrente, suportando mais de 5.000 ciclos de conexão. A força de inserção é de até 45 N, enquanto a força de travamento chega a 1.000 N, proporcionando uma conexão mecanicamente robusta.

O SO4DF possui carcaça em liga de zinco, inserto em PA e luva bipartida em cerâmica, combinação que proporciona resistência mecânica e precisão no alinhamento das conexões ópticas.




Aplicações
Indicado para painéis de distribuição óptica, racks, caixas de distribuição de fibra, sistemas de telecomunicações, redes de dados, sistemas profissionais de áudio e vídeo, estruturas para eventos, instalações externas, sistemas industriais e aplicações que necessitam de múltiplas conexões ópticas protegidas em um único ponto de painel.




Instalação

SO4DF foi desenvolvido para montagem frontal em painéis.

1. Posicione o conector na abertura D-size do painel.

2. Fixe o SO4DF utilizando os elementos de fixação adequados à estrutura.

3. Conecte o SO4M à interface frontal.

4. Na parte traseira, conecte os conectores LC padrão correspondentes.

5. Verifique o correto encaixe e travamento das conexões.

6. Em aplicações externas, certifique-se de que a vedação esteja corretamente posicionada para preservar a proteção IP65.



Importante:
A proteção IP65 depende da correta instalação, montagem e conexão do sistema. A classificação IP65 oferece proteção contra poeira e jatos de água, mas não significa que o conector possa ser submerso.


Por que escolher este produto?

O SO4DF é uma solução indicada para projetos que precisam concentrar quatro conexões ópticas em um único ponto de painel, reduzindo a ocupação de espaço e facilitando a organização da infraestrutura.
A combinação de Feed-Through LC, formato D-size, proteção IP65, obturador automático e mais de 5.000 ciclos de conexão torna o produto adequado para ambientes profissionais onde confiabilidade e facilidade de manutenção são fatores críticos.



Curiosidades Técnicas

4 canais ópticos: o SO4DF permite concentrar quatro conexões de fibra em uma única interface de painel, sendo indicado para aplicações que exigem maior densidade de conexões.
Feed-Through LC: a conexão atravessa o painel, permitindo utilizar interfaces LC padrão na parte traseira e o SO4M na parte frontal.
Obturador automático: o sistema fecha automaticamente quando desacoplado, ajudando a impedir que poeira e sujeira alcancem as interfaces ópticas.
Formato D-size: facilita a instalação em painéis e estruturas profissionais que utilizam esse padrão mecânico.
Luva bipartida cerâmica: auxilia no alinhamento preciso das interfaces ópticas durante o acoplamento.



Diferenciais

• Conector de painel óptico 4 canais Seetronic.
• Conexão Feed-Through LC.
• Interface frontal compatível com SO4M.
• Interface traseira para LC padrão.
• Proteção IP65 para aplicações externas.
• Obturador automático com vedação de silicone.
• Formato de painel D-size.
• Instalação frontal.
• Sistema de travamento por push-button.
• Mais de 5.000 ciclos de conexão.
• Força de inserção ≤ 45 N.
• Força de travamento de até 1.000 N.
• Carcaça em liga de zinco.
• Inserto em PA.
• Luva bipartida em cerâmica.
• Temperatura de operação de -40°C a +75°C.



Conteúdo da Embalagem

• 1x Conector de Painel Óptico 4 Vias Seetronic SO4DF


Observação
Placa traseira de fixação, parafusos, porcas e outros acessórios de montagem não acompanham o produto por padrão e devem ser adquiridos separadamente, quando necessários.


Especificações Técnicas

Característica	Especificação
Marca	Seetronic
Modelo	SO4DF
Tipo	Conector óptico de painel
Gênero	Fêmea
Número de canais	4
Conexão	Optical Fiber Feed-Through LC
Interface frontal	SO4M
Interface traseira	LC padrão

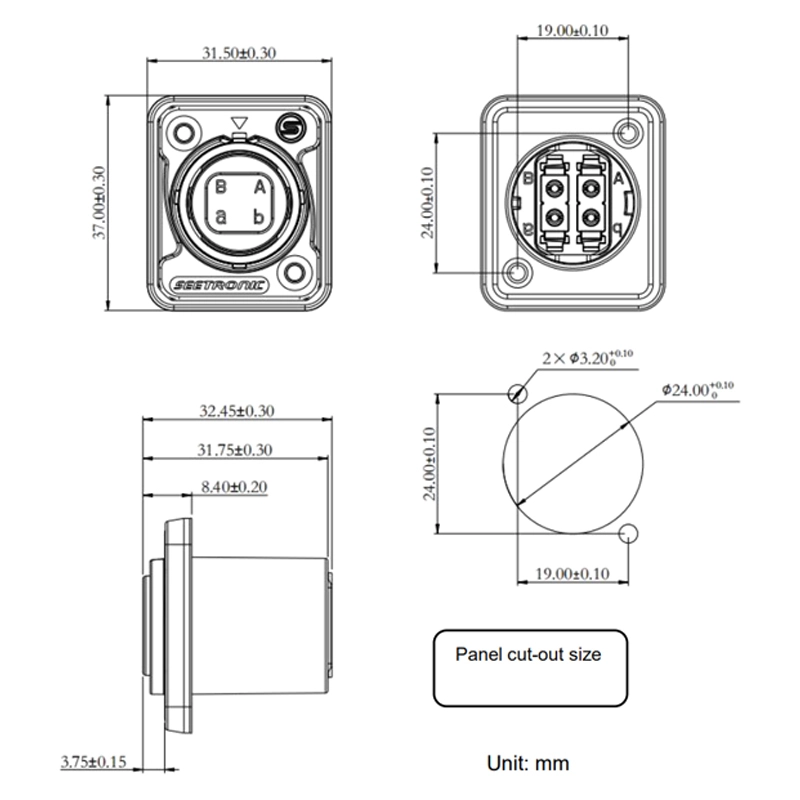

Formato do chassi	D-size
Instalação	Frontal
Sistema de travamento	Push-button
Proteção	IP65
Vida útil	>5.000 ciclos de conexão
Força de inserção	≤45 N
Força de travamento	1.000 N
Material da carcaça	Liga de zinco
Material do inserto	PA
Luva bipartida	Cerâmica
Vedação	Silicone
Temperatura de operação	-40°C a +75°C
