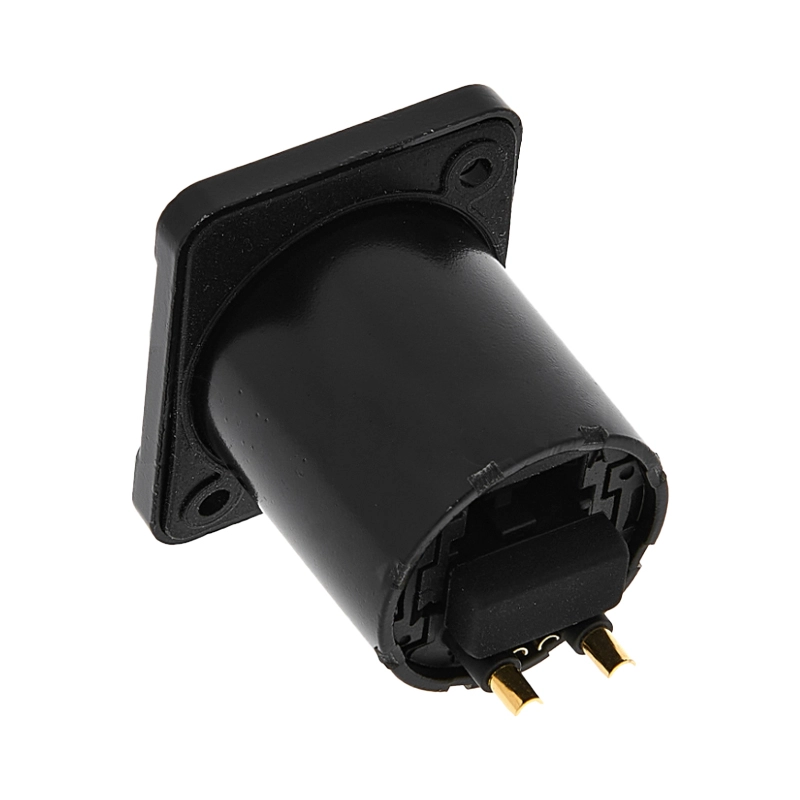

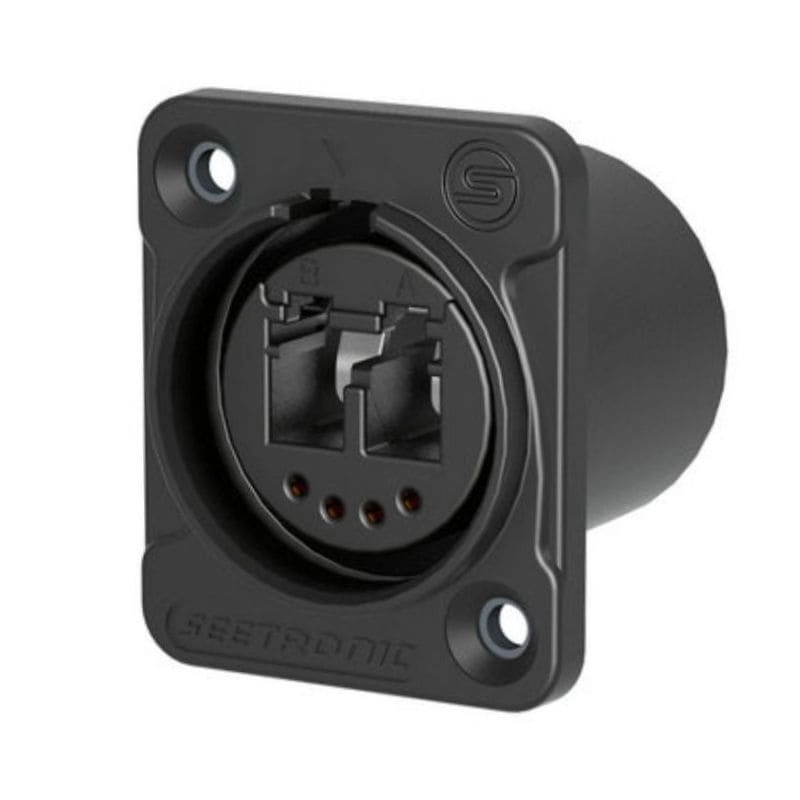

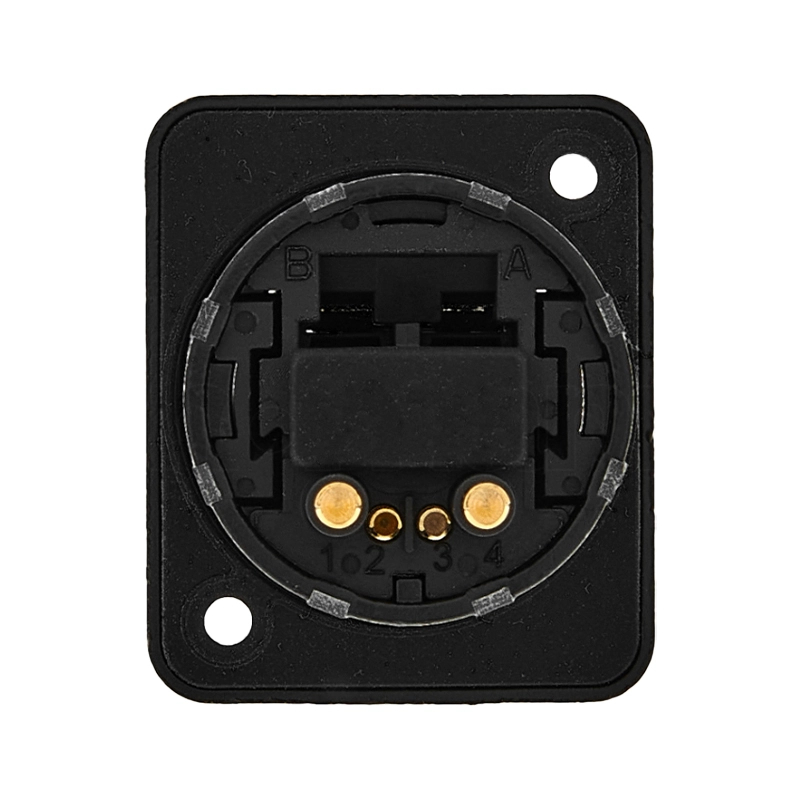

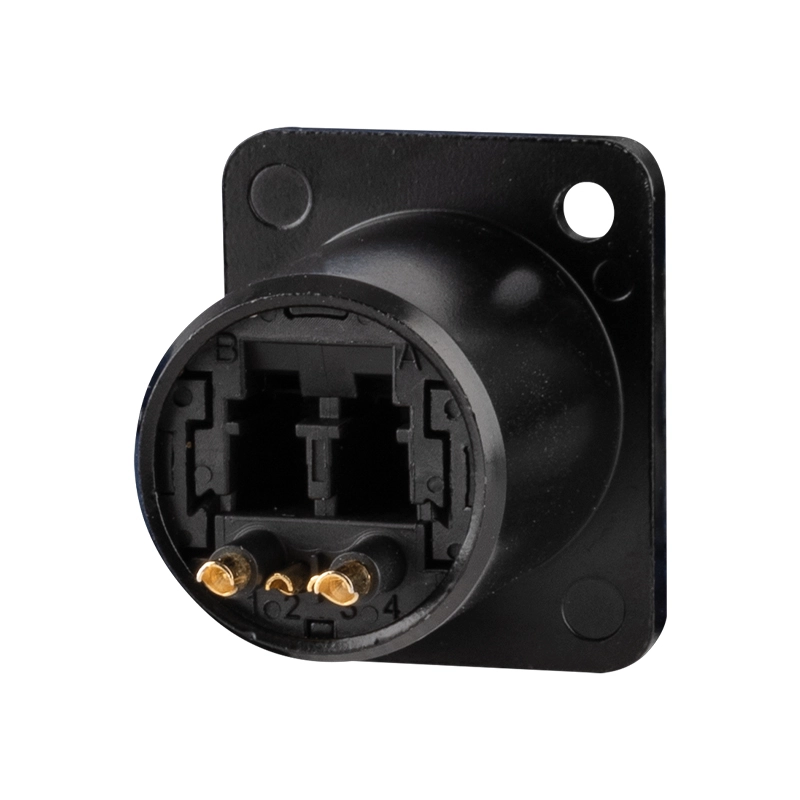

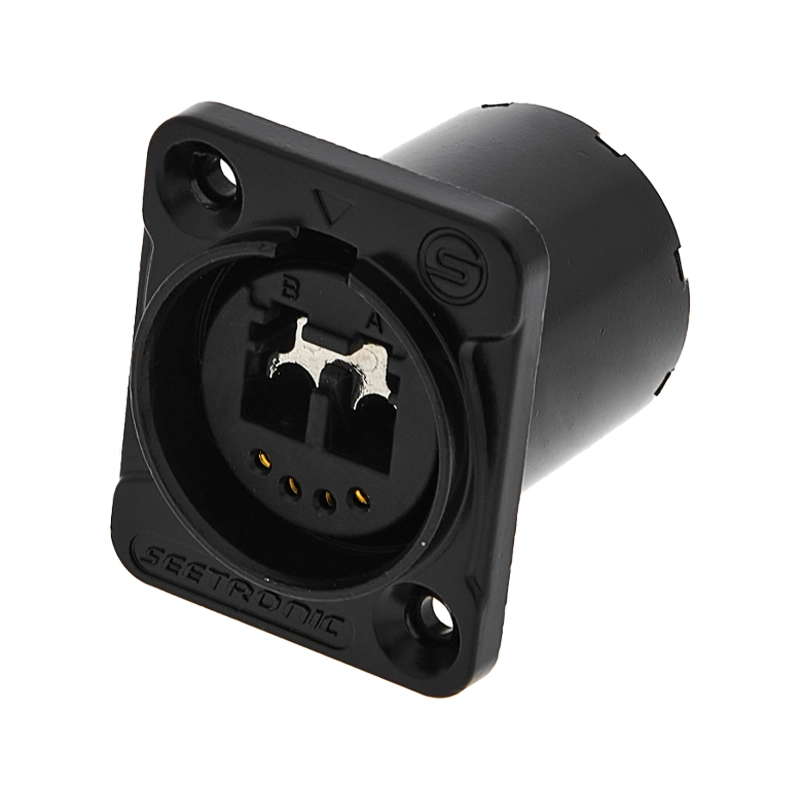

Conector Painel para Fibra Óptica LC de 2 Vias (SEETRONIC)

O SO2DF da Seetronic é um conector de painel óptico duplex desenvolvido para proporcionar conexões de fibra óptica confiáveis em aplicações profissionais, incluindo instalações externas e ambientes sujeitos à presença de poeira, sujeira e umidade.


Projetado no formato D-size, o SO2DF permite instalação frontal em painéis e estruturas de equipamentos. Seu sistema de conexão feed-through LC possibilita a passagem direta do sinal óptico através do painel, facilitando a integração entre cabos e equipamentos sem a necessidade de adaptar a interface óptica.

O conector possui duas vias ópticas, sendo compatível na parte frontal com conectores SO2M ou LC padrão, enquanto a parte traseira aceita conectores LC padrão. Essa configuração proporciona flexibilidade para montagem e manutenção de sistemas de fibra óptica.

Um dos principais diferenciais do SO2DF é seu obturador automático com vedação de silicone. Quando o conector não está sendo utilizado, o obturador ajuda a proteger a interface óptica contra poeira e sujeira. Quando conectado, o conjunto oferece grau de proteção IP65, adequado para aplicações externas quando corretamente instalado e conectado.

Sua construção utiliza carcaça em liga de zinco, contatos em bronze, inserto em PA e luva bipartida cerâmica. Os contatos possuem revestimento de ouro, contribuindo para a confiabilidade da conexão e resistência à degradação dos contatos.

O SO2DF foi desenvolvido para uma longa vida útil, suportando mais de 5.000 ciclos de acoplamento, tornando-o adequado para aplicações profissionais que exigem conexões frequentes, manutenção recorrente ou substituição de cabos.


Por que escolher este produto?
O SO2DF combina em um único componente conectividade óptica duplex, proteção ambiental e facilidade de instalação em painel.
Seu formato D-size, obturador automático e compatibilidade com interfaces LC fazem dele uma solução especialmente interessante para equipamentos profissionais, racks, sistemas de comunicação, estruturas de eventos e instalações externas de fibra óptica.


Curiosidades Técnicas
- Conexão Feed-Through: o SO2DF funciona como uma passagem óptica através do painel, permitindo conectar a fibra pela parte frontal e traseira utilizando interfaces LC compatíveis.
- D-size: o formato mecânico facilita a integração do conector em painéis e equipamentos profissionais que utilizam o padrão de abertura D-size.
- Obturador automático: o sistema de proteção fecha automaticamente quando a conexão está desacoplada, ajudando a manter a interface óptica protegida contra contaminantes.
- Luva bipartida cerâmica: o componente cerâmico contribui para o alinhamento preciso das fibras durante a conexão.
- 5.000 ciclos: sua construção foi projetada para suportar mais de 5.000 ciclos de acoplamento, característica importante para aplicações profissionais de uso recorrente.


Aplicações
Indicado para sistemas profissionais de fibra óptica, racks, equipamentos de telecomunicações, redes de dados, sistemas de áudio e vídeo, estruturas para eventos, instalações externas, caixas de distribuição, sistemas industriais e equipamentos que necessitam de uma conexão óptica duplex protegida e instalada em painel.


Diferenciais

• Conector óptico duplex de painel Seetronic.

• Duas vias de fibra óptica.

• Interface LC Feed-Through.

• Compatível com SO2M e conectores LC padrão.

• Obturador automático com vedação de silicone.

• IP65 para aplicações externas quando corretamente instalado e conectado.

• Formato de painel D-size.

• Instalação frontal.

• Sistema de travamento por push-button.

• Carcaça em liga de zinco.

• Contatos em bronze com revestimento de ouro.

• Luva bipartida em cerâmica.

• Mais de 5.000 ciclos de conexão.

• Força de travamento de até 1.000 N.

• Faixa de temperatura de -40°C a +75°C.



Conteúdo da Embalagem

• 1x Conector de Painel Óptico Duplex Seetronic SO2DF



Observação: Placa traseira de fixação, parafusos, porcas e outros acessórios de montagem não acompanham o produto por padrão e podem ser adquiridos separadamente.


Instalação:

O SO2DF foi desenvolvido para montagem frontal em painel.

1. Posicione o conector na abertura D-size do painel.

2. Utilize os elementos de fixação adequados à estrutura do equipamento.

3. Conecte o cabo ou conector óptico compatível pela parte frontal.

4. Realize a conexão LC correspondente na parte traseira.

5. Verifique o correto encaixe e travamento antes da utilização.

6. Para aplicações externas, certifique-se de que a vedação esteja corretamente posicionada para preservar a proteção IP65.

Importante: A proteção IP65 depende da correta instalação do conector e das condições de acoplamento do sistema. A especificação IP65 não significa proteção contra submersão.
