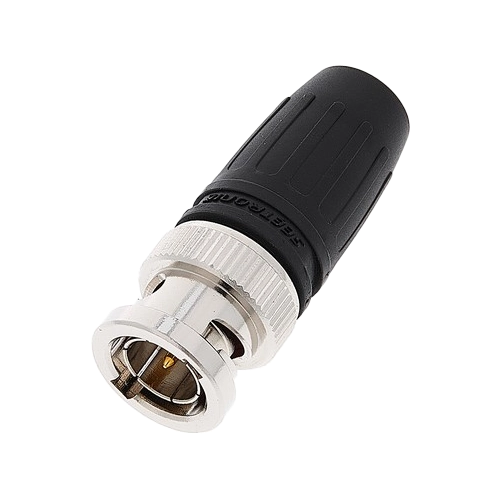

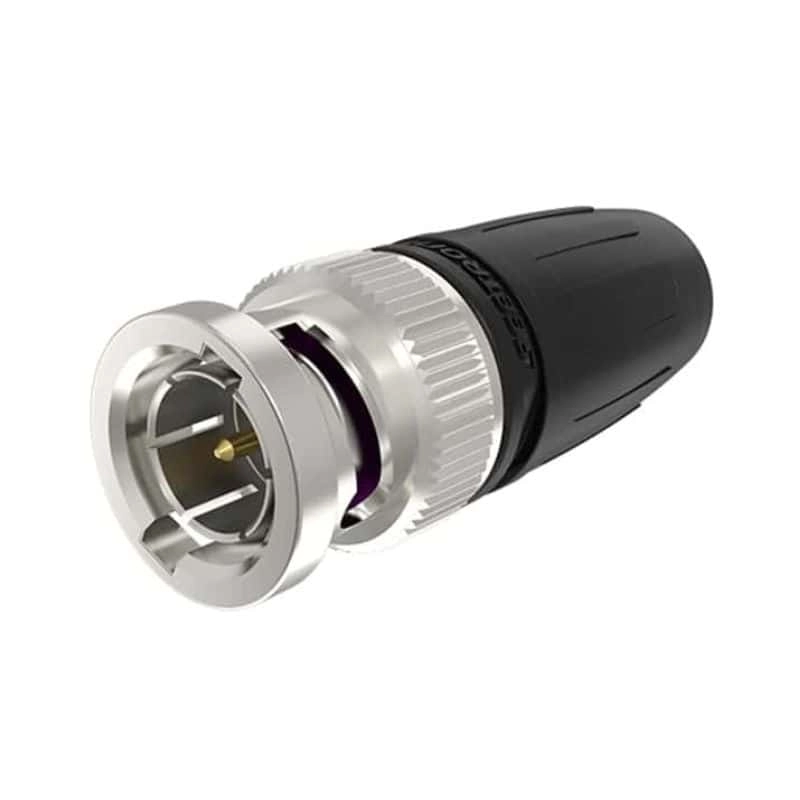

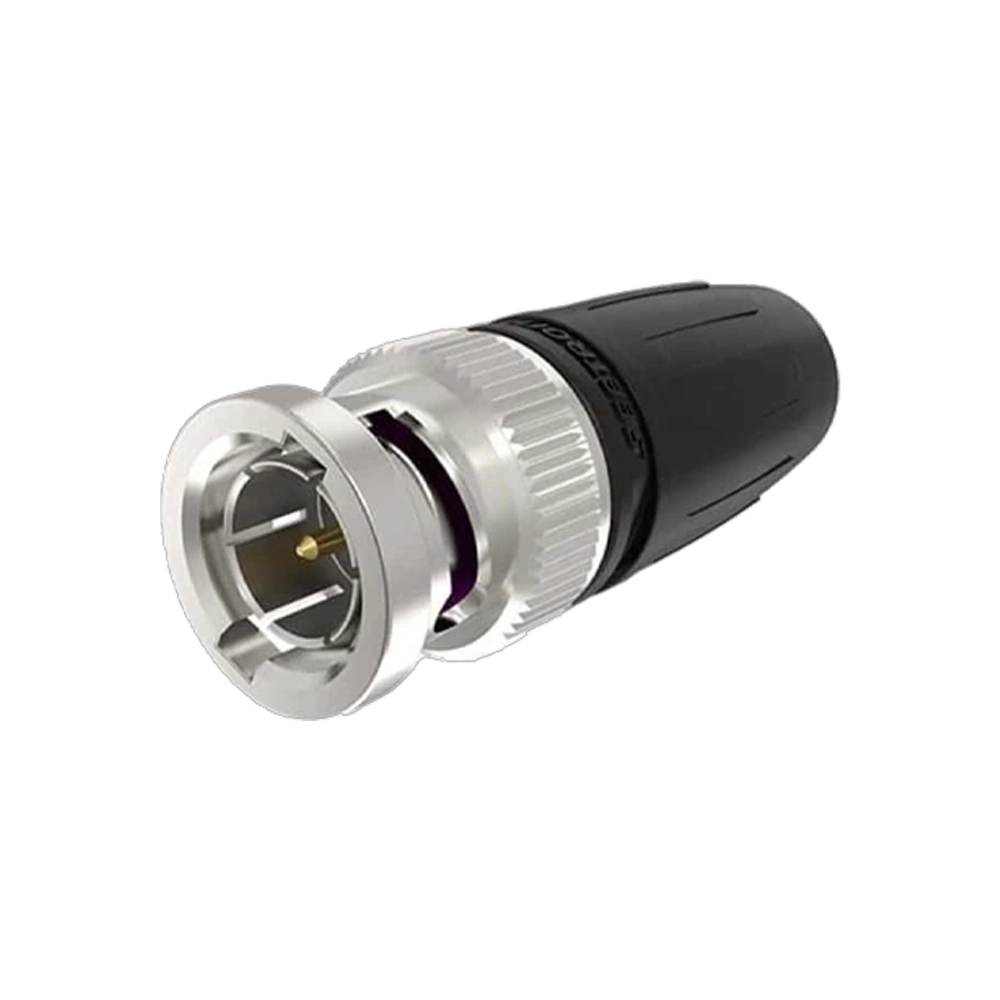

CONECTOR BNC SDI UHD RG59 75 ohm (SEETRONIC)

O SEBNCM-75 PL9 foi desenvolvido para aplicações profissionais que exigem máxima integridade de sinal e desempenho consistente em transmissões de vídeo UHD. Sua construção utiliza geometria otimizada do contato central e estrutura isolada para manter impedância característica real de 75Ω, reduzindo perdas por reflexão e preservando a qualidade do sinal mesmo em aplicações críticas.

Projetado para ambientes profissionais de broadcast, audiovisual e telecomunicações, o modelo utiliza travamento tipo baioneta, permitindo conexões rápidas, firmes e seguras durante instalação e manutenção.
Os contatos banhados a ouro aumentam a estabilidade elétrica ao longo do tempo e mantêm excelente desempenho mesmo após múltiplos ciclos de conexão e desconexão.
Compatível com conectores BNC convencionais, o SEBNCM-75 PL9 entrega confiabilidade e desempenho para sistemas de vídeo de alta definição e infraestrutura AV profissional.


Por que escolher este produto?
Em sistemas de vídeo profissional, conectores inadequados podem gerar reflexões de sinal e degradação da imagem. O SEBNCM-75 PL9 foi projetado para oferecer casamento preciso de impedância, reduzindo perdas e mantendo estabilidade mesmo em ambientes críticos.
Sua construção mecânica reforçada, aliada ao acabamento de alta precisão, torna este conector uma escolha ideal para instalações permanentes e aplicações de alto desempenho.



Curiosidades Técnicas

• A impedância real de 75Ω é fundamental para preservar a integridade do sinal em sistemas UHD e broadcast.

• O isolamento interno reduz interferências e melhora o retorno do sinal.

• O revestimento em ouro dos contatos reduz oxidação e aumenta a durabilidade elétrica.

• O núcleo interno em PTFE oferece elevada estabilidade térmica e excelente isolamento dielétrico.

• O sistema de trava por baioneta continua sendo um dos padrões mais confiáveis da indústria audiovisual.





Diferenciais

✔ Impedância característica real de 75Ω para aplicações UHD

✔ Baixa perda de retorno para transmissão mais estável

✔ Contatos banhados a ouro para máxima confiabilidade elétrica

✔ Sistema de travamento tipo baioneta rápido e seguro

✔ Construção robusta para ambientes profissionais

✔ Compatibilidade total com conectores BNC padrão

✔ Vida útil superior a 1000 ciclos de conexão

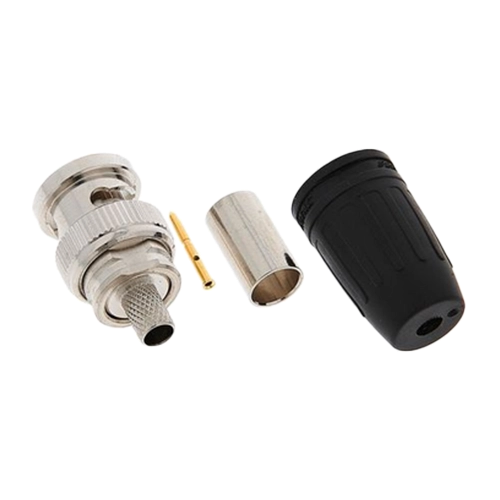

Conteúdo da Embalagem

• 1x Conector BNC Macho SEBNCM-75 PL9

• 1x Conjunto do núcleo interno

• 1x Capa traseira

• 1x Pino de contato

• 1x Ponteira para crimpagem



Especificações Técnicas

Característica	Especificação
Modelo	SEBNCM-75 PL9
Tipo de Conexão	BNC
Gênero	Macho
Impedância	75Ω
Resistência de Contato	≤ 3 mΩ (interna) / ≤ 2 mΩ (externa)
Tensão Nominal	< 50 Ω
Resistência de Isolamento	> 5 GΩ
Rigidez Dielétrica	1,5 kV DC
Sistema de Travamento	Baioneta
Vida Útil	> 1000 ciclos
Força de Inserção	≤ 25 N
Crimpagem Blindagem	Hexagonal 6,47 mm
Crimpagem Pino	1,07 mm
Diâmetro Externo do Cabo	6,3 mm
Material da Carcaça	Liga de cobre
Acabamento da Carcaça	Níquel (Ni)
Material dos Contatos	Liga de cobre
Acabamento dos Contatos	Ouro (Au)
Material do Núcleo	PTFE
Temperatura de Operação	-30°C a +80°C
Compatibilidade	Conectores BNC padrão




Cabos Compatíveis

• Argosy Image 720

• Belden 1505A

• Canare L-4CFB

• Draka HD Pro 0.8/3.7 AF

• Compatível com diversos cabos profissionais equivalentes
