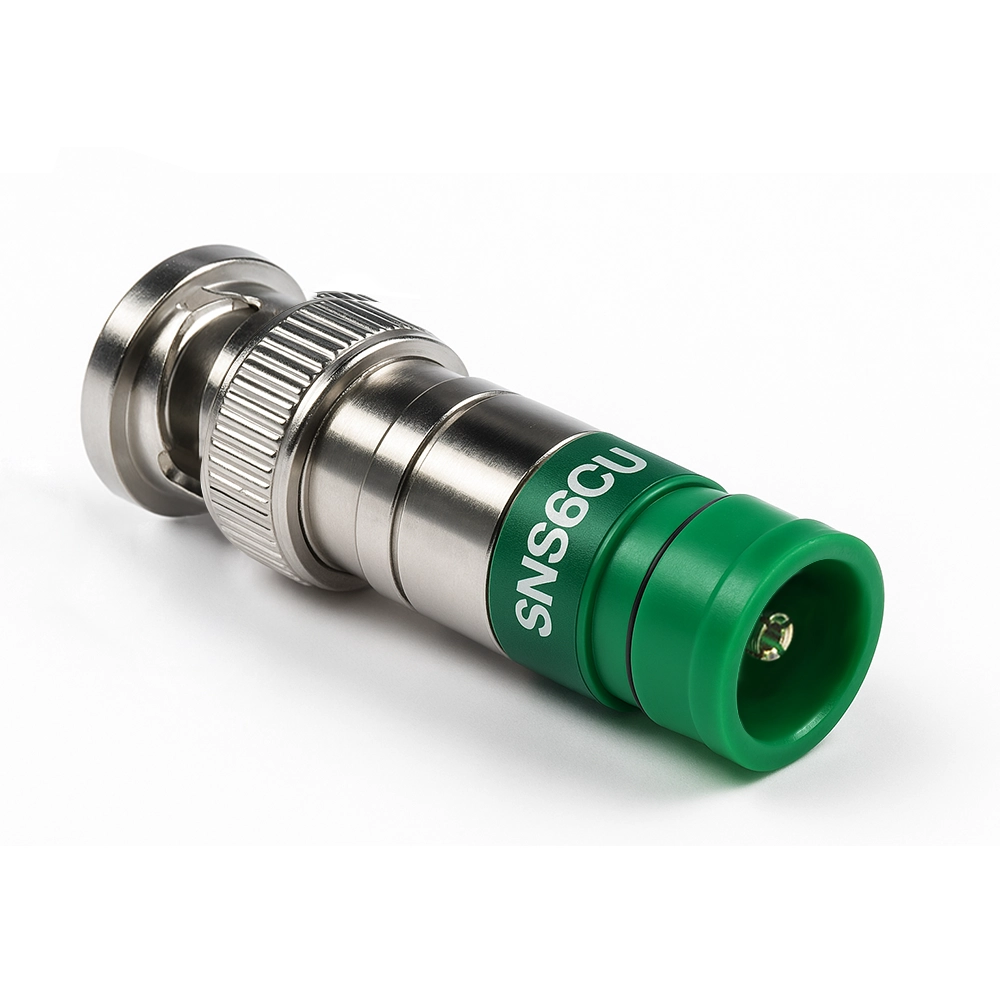

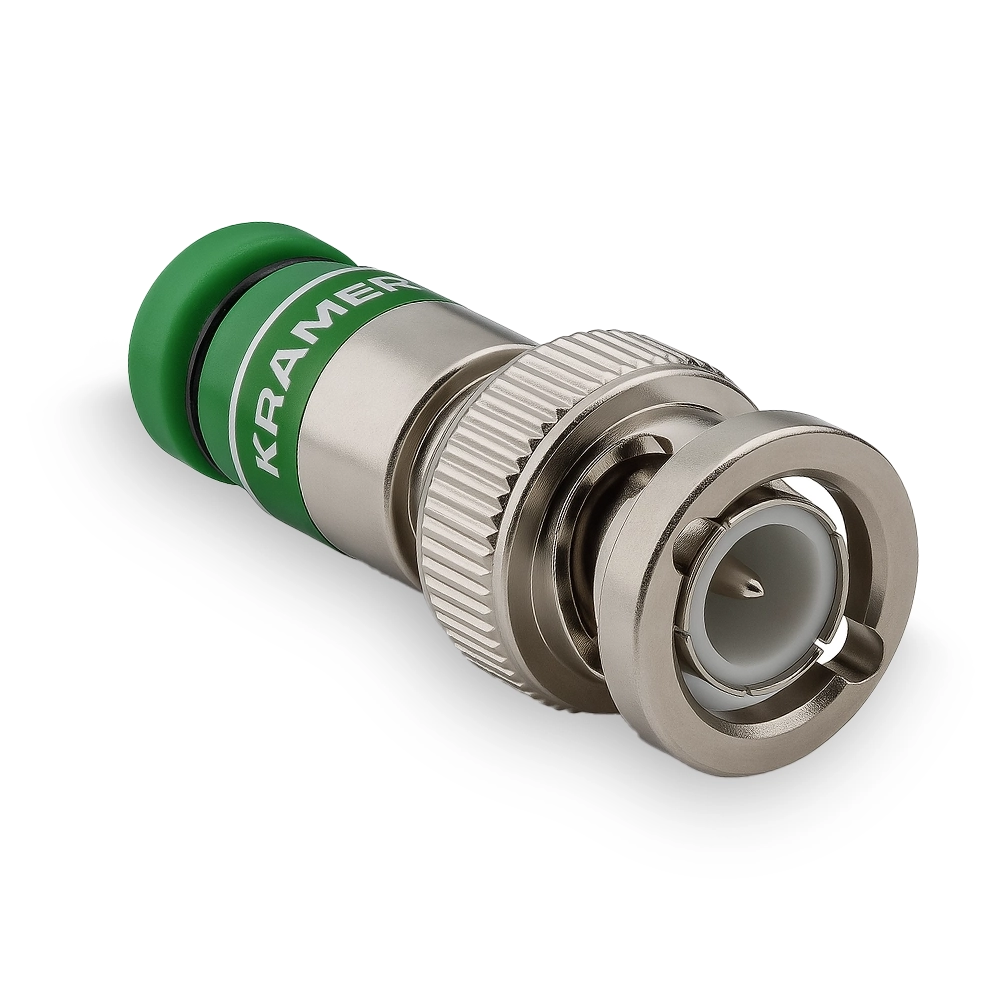

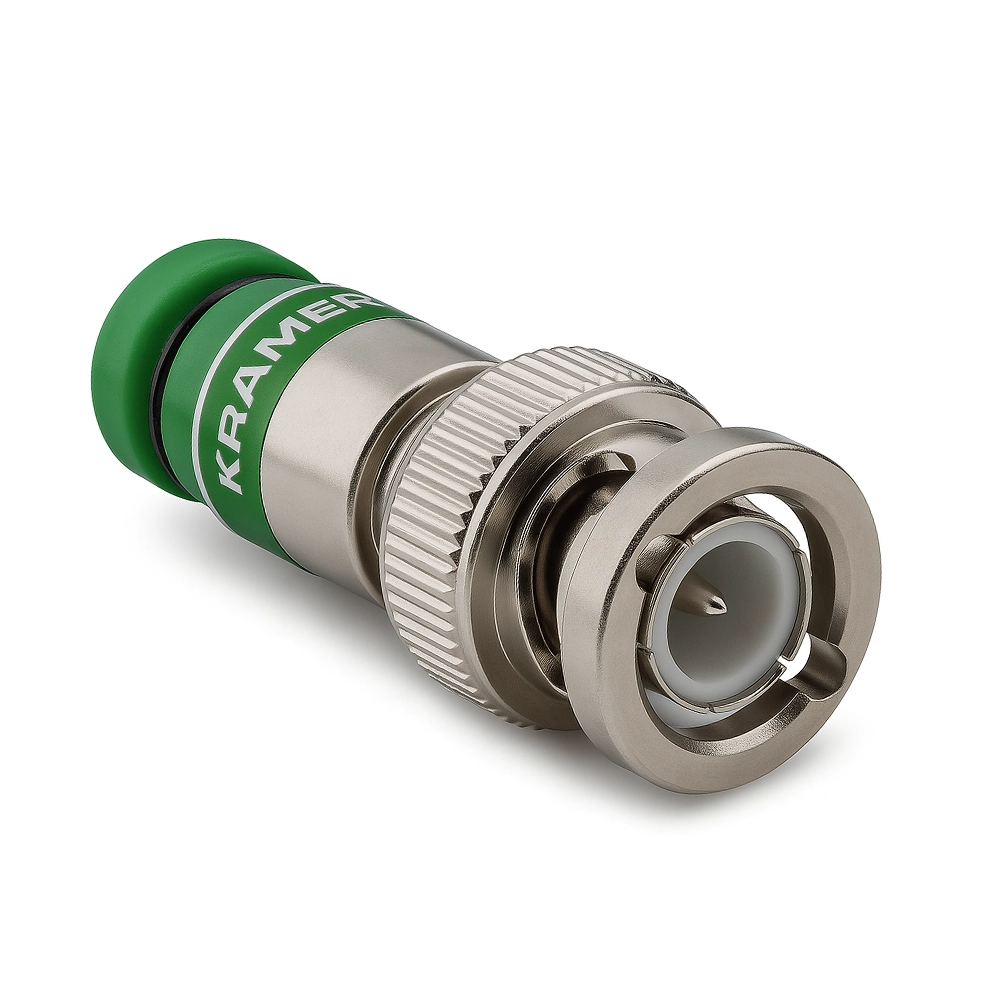

Conector BNC RG5 e RG6 de até 12GB Macho de Compressão a prova d'água (KRAMER)
Ref: CC-BNC-6 | Marca:
O Kramer CC-BNC-6 é um conector BNC macho de compressão para cabos coaxiais RG-6, desenvolvido para aplicações profissionais que exigem conexão rápida, segura e alta integridade de sinal. Seu sistema de compressão sem solda proporciona excelente retenção mecânica, enquanto o projeto de continuidade elétrica radial de 360° contribui para a estabilidade da impedância e do sinal em aplicações SDI, broadcast, RF e CFTV.
Trocas e Devoluções: Estando na embalagem original e sem mal uso pode retornar em até 7 dias
Garantia Mínima: 90 dias após o recebimento do produto.
R$ 136,01
à vista (0% de desconto)
ou 10x de R$ 13,60 no cartão
Pagamento e parcelas
| 1x de R$ 136,01 |
| 2x de R$ 68,01 |
| 3x de R$ 45,34 |
| 4x de R$ 34,00 |
| 5x de R$ 27,20 |
| 6x de R$ 22,67 |
| 7x de R$ 19,43 |
| 8x de R$ 17,00 |
| 9x de R$ 15,11 |
| 10x de R$ 13,60 |
R$ 136,01
Aproveite e compre junto
Você está vendo
Conector BNC RG5 e RG6 de até 12GB Macho de Compressão a prova d'água (KRAMER)
R$ 136,01
Leve tudo por
R$ 826,01
ou 10x de R$ 82,60 no cartão
Descrição do produto
O Kramer CC-BNC-6 é um conector BNC macho de compressão desenvolvido especificamente para cabos coaxiais RG-6, indicado para instalações profissionais que exigem confiabilidade, robustez mecânica e qualidade na transmissão de sinais.
Seu sistema de compressão sem solda permite uma instalação mais rápida e padronizada, reduzindo o tempo de montagem e a necessidade de intervenções adicionais. O conector foi projetado para proporcionar uma conexão firme e duradoura, sendo uma alternativa profissional aos métodos tradicionais de montagem que exigem soldagem.
Um dos principais diferenciais do CC-BNC-6 é sua capacidade de suportar aproximadamente 80 lb (36,3 kg) de força, oferecendo elevada resistência mecânica para instalações sujeitas a movimentações, manuseio e esforços sobre o cabo.
Continuidade Elétrica de 360°
O projeto do conector utiliza uma arquitetura radial que proporciona continuidade elétrica de 360°, contribuindo para uma conexão uniforme ao redor do cabo e reduzindo a possibilidade de problemas relacionados à impedância.
Essa característica é especialmente relevante em aplicações de RF e sinais digitais de alta largura de banda, nas quais pequenas inconsistências na conexão podem comprometer o desempenho do sistema.
O design também ajuda a reduzir a entrada e saída de elementos externos pela região da conexão, enquanto os anéis internos de vedação tipo O-ring auxiliam na proteção contra a migração de umidade.
Conexão por Compressão
O sistema de compressão permite realizar a montagem do conector sem solda, proporcionando um processo mais rápido e consistente.
A grande área de contato da ferrule contribui para uma fixação adequada do cabo e para a manutenção da interface de RF e sinais digitais.
O CC-BNC-6 utiliza uma faixa específica de dimensões para o cabo RG-6:
Isso garante que o conector seja utilizado dentro das dimensões previstas pelo fabricante, proporcionando uma montagem adequada.
Aplicações Profissionais
O Kramer CC-BNC-6 é indicado para aplicações que utilizam cabos RG-6 em sistemas de SDI, HD-SDI, 12G-SDI, broadcast, CFTV, RF e infraestrutura de antenas, entre outras aplicações de transmissão por cabo coaxial.
Sua construção foi pensada para ambientes profissionais nos quais confiabilidade e repetibilidade da montagem são fatores importantes. Afinal, em infraestrutura de sinal, o conector é pequeno, mas o problema que ele pode causar nunca é.
Diferenciais do Produto
Aplicações
O Conector Kramer CC-BNC-6 é indicado para:
Curiosidade Técnica
Em conexões coaxiais de alta frequência, a geometria da conexão é tão importante quanto o próprio material utilizado. Por isso, o projeto do CC-BNC-6 utiliza uma arquitetura de contato radial de 360°, buscando manter uma interface elétrica mais uniforme.
Outro ponto importante é a utilização da compressão em vez de solda. Além de agilizar a instalação, esse método permite maior padronização da montagem quando são necessários muitos conectores em uma mesma infraestrutura. No mundo corporativo, padronização é quase sempre sinônimo de menos retrabalho.
Conteúdo da Embalagem
Especificações Técnicas
Seu sistema de compressão sem solda permite uma instalação mais rápida e padronizada, reduzindo o tempo de montagem e a necessidade de intervenções adicionais. O conector foi projetado para proporcionar uma conexão firme e duradoura, sendo uma alternativa profissional aos métodos tradicionais de montagem que exigem soldagem.
Um dos principais diferenciais do CC-BNC-6 é sua capacidade de suportar aproximadamente 80 lb (36,3 kg) de força, oferecendo elevada resistência mecânica para instalações sujeitas a movimentações, manuseio e esforços sobre o cabo.
Continuidade Elétrica de 360°
O projeto do conector utiliza uma arquitetura radial que proporciona continuidade elétrica de 360°, contribuindo para uma conexão uniforme ao redor do cabo e reduzindo a possibilidade de problemas relacionados à impedância.
Essa característica é especialmente relevante em aplicações de RF e sinais digitais de alta largura de banda, nas quais pequenas inconsistências na conexão podem comprometer o desempenho do sistema.
O design também ajuda a reduzir a entrada e saída de elementos externos pela região da conexão, enquanto os anéis internos de vedação tipo O-ring auxiliam na proteção contra a migração de umidade.
Conexão por Compressão
O sistema de compressão permite realizar a montagem do conector sem solda, proporcionando um processo mais rápido e consistente.
A grande área de contato da ferrule contribui para uma fixação adequada do cabo e para a manutenção da interface de RF e sinais digitais.
O CC-BNC-6 utiliza uma faixa específica de dimensões para o cabo RG-6:
- Condutor central: 1,0135 a 1,0617 mm
- Dielétrico: 4,572 a 4,9022 mm
- Capa externa: 6,731 a 7,747 mm
Isso garante que o conector seja utilizado dentro das dimensões previstas pelo fabricante, proporcionando uma montagem adequada.
Aplicações Profissionais
O Kramer CC-BNC-6 é indicado para aplicações que utilizam cabos RG-6 em sistemas de SDI, HD-SDI, 12G-SDI, broadcast, CFTV, RF e infraestrutura de antenas, entre outras aplicações de transmissão por cabo coaxial.
Sua construção foi pensada para ambientes profissionais nos quais confiabilidade e repetibilidade da montagem são fatores importantes. Afinal, em infraestrutura de sinal, o conector é pequeno, mas o problema que ele pode causar nunca é.
Diferenciais do Produto
- Conector BNC macho de compressão desenvolvido para cabos RG-6.
- Instalação sem solda, proporcionando montagem rápida e padronizada.
- Resistência mecânica de aproximadamente 36,3 kg, garantindo elevada retenção do cabo.
- Continuidade elétrica radial de 360°, contribuindo para estabilidade da impedância.
- Anéis internos O-ring, auxiliando na proteção contra migração de umidade.
- Ferrule de grande área de contato, favorecendo a interface de RF e sinais digitais.
- Projeto Kramer para aplicações profissionais, com foco em confiabilidade e longa vida útil.
- Compatível com cabos dentro das dimensões especificadas para RG-6.
Aplicações
O Conector Kramer CC-BNC-6 é indicado para:
- Sistemas SDI.
- HD-SDI.
- 12G-SDI.
- Broadcast profissional.
- CFTV e sistemas de monitoramento.
- Infraestrutura de RF.
- Sistemas de antenas.
- Transmissão de sinais digitais.
- Instalações profissionais com cabo RG-6.
- Infraestruturas de áudio e vídeo profissional.
Curiosidade Técnica
Em conexões coaxiais de alta frequência, a geometria da conexão é tão importante quanto o próprio material utilizado. Por isso, o projeto do CC-BNC-6 utiliza uma arquitetura de contato radial de 360°, buscando manter uma interface elétrica mais uniforme.
Outro ponto importante é a utilização da compressão em vez de solda. Além de agilizar a instalação, esse método permite maior padronização da montagem quando são necessários muitos conectores em uma mesma infraestrutura. No mundo corporativo, padronização é quase sempre sinônimo de menos retrabalho.

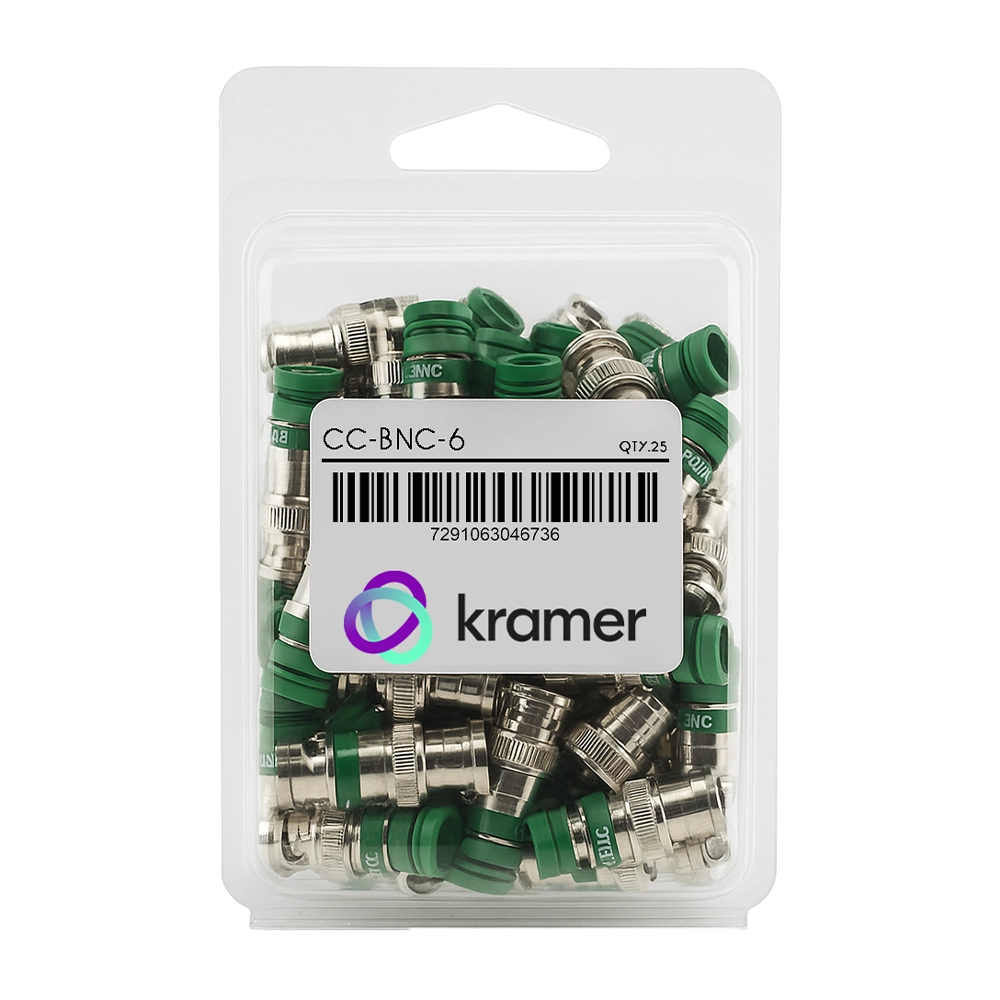

Conteúdo da Embalagem
- 1 Conector BNC Macho de Compressão Kramer CC-BNC-6.
Especificações Técnicas
| Especificação | Detalhes |
|---|---|
| Fabricante | Kramer |
| Modelo | CC-BNC-6 |
| Código anterior | CON-COMP-BNC/M/RG-6 |
| Tipo de produto | Conector BNC de compressão |
| Tipo de conector | BNC macho |
| Sistema de montagem | Compressão, sem solda |
| Compatibilidade | Cabo coaxial RG-6 |
| Condutor central compatível | 1,0135 a 1,0617 mm |
| Dielétrico compatível | 4,572 a 4,9022 mm |
| Diâmetro externo da capa | 6,731 a 7,747 mm |
| Continuidade elétrica | 360° radial |
| Resistência mecânica | Até aproximadamente 36,3 kg |
| Sistema de vedação | Anéis O-ring |
| Aplicações | SDI, HD-SDI, 12G-SDI, Broadcast, CFTV e RF |
| Banda de aplicação | Até 12 Gbps, conforme aplicação e infraestrutura |
| Cor | Verde |
| Diâmetro informado | 16 mm |
| Comprimento informado | 50 mm |
| Peso aproximado | 15 g |
| Material | Corpo metálico |
| Acabamento | Zincado com proteção anticorrosiva |
| Ferrule | Área ampla para retenção e interface RF/digital |
| Conteúdo | 1 unidade |
| Certificação informada | ISO 9001 |
Certificações
Especificações Técnicas
| Aplicação | Sistemas SDI de 6G e 12G Broadcast, CFTV e monitoramento Infraestrutura de RF e antenas |
| Banda | Até 12Gb |
| Categoria | Profissional |
| Certificação | ISO 9001 |
| Código | CC-BNC-6 |
| Compatibilidade | RG 6 (BC 1X) |
| Construção do conector | Corpo metálico em liga de latão usinado |
| Continuidade elétrica | 360° radial |
| Conector | BNC macho (compressão/crimp) |
| Conexão | BNC |
| Conteúdo | 1 unidade |
| Cor | Verde |
| Design | KRAMER BNC |
| Diâmetro | 16mm |
| Material | Corpo metálico zincado com acabamento anticorrosivo |
| Peso | 15g |
| Comprimento / Tamanho | 50mm |
| Vedação | Anéis |
